PIANC2002800H مصدات مطاطية مخروطية باللون الأسود مخصصة لمخزن حوض القارب
وصف

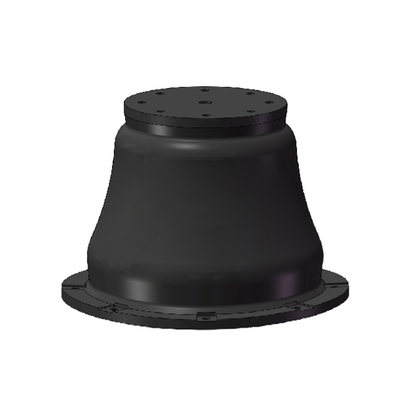

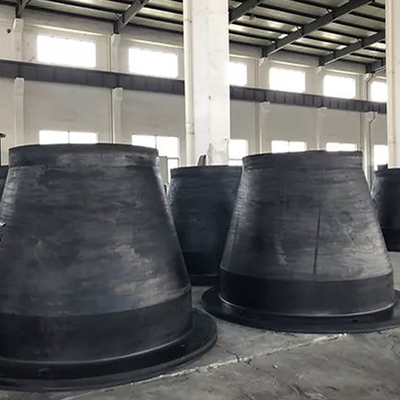

مصدات مطاطية مخروطية مع شكل جسم مخروطي الشكل وإطار فولاذي أمامي هي أحدث جيل من مصدات نوع "الخلية" ، مع الأداء الأمثل والكفاءة.إنها توفر قدرة طاقة ممتازة مع تفاعل منخفض (يرتفع تشوه الضغط المصمم من 52.5٪ إلى 72٪ بينما قوة التفاعل لم تتغير)

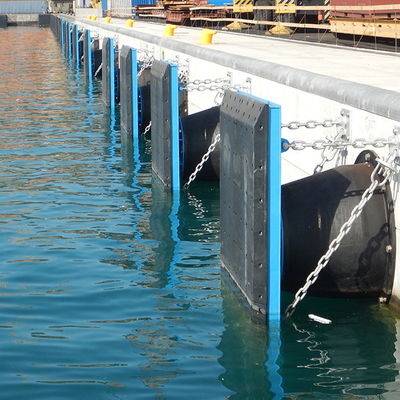

لمقاومة التآكل والتآكل الفائقة ، يمكن أيضًا تجهيز المصدات المطاطية المخروطية بإطار أمامي مع وسادات رباط منخفضة الاحتكاك لتقليل ضغط القص والبدن.يمكن تثبيت المصدات المخروطية في تكوين فردي أو مزدوج أو متعدد مع إطار أمامي مشترك لتحسين خصائص الأداء.تم تجهيز هذه الخنادق بإطارات فولاذية طويلة لتوفير مساحة تلامس عمودية أكبر للموانئ مع تغيرات كبيرة في المد والجزر.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF800H |
| خدمة المعالجة | صب |
| مواد | المطاط الطبيعي |
| اسم المنتج | PIANC2002800H مصدات مطاطية مخروطية باللون الأسود مخصصة لمخزن حوض القارب |
| طلب | صناعية ، بحرية ، رصيف ، ميناء |
| اللون | أسود |
| بحجم | متطلبات العميل |
| موك | 1 |
| ميزة | حياة عمل طويلة |
| طَرد | التعبئة حقيبة بلاستيكية + البليت |
| مصطلح الدفع | T / T ، L / C. |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت
اللوحة الامامية:يقلل الضغط السطحي ويمنع تلف الرفارف والقوارب.
لوحة الوجه:تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
البراغي والصواميل المثبتة مسبقًا:تستخدم لتأمين الحاجز على قفص الاتهام.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا:قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
مرساة الترباس:قم بتوصيل الملحقات مثل الرفارف واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن:يدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة التوتر:عندما يتم التأكيد على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص:يمنع تشوه القص في نظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. انحراف كبير ، أداء عالي.
2. دعم الألواح الكبيرة.
3. أداء أفضل على زاوية الانضغاط ، لا خسارة في الأداء تحت 10 درجة.
4. أحجام واسعة النطاق ، يمكن أن تلبي متطلبات التصميم المتعدد.
5. تركيب سهل وسريع.
التطبيقات
● تطبيق الرسو
● المراسي
● محطات الحاويات
● منشآت النفط
● محطات RoRo & Cruise
