ارتداء مصدات مطاطية مخروطية طبيعية مقاومة لمعيار PIANC 2002 للرصيف
وصف

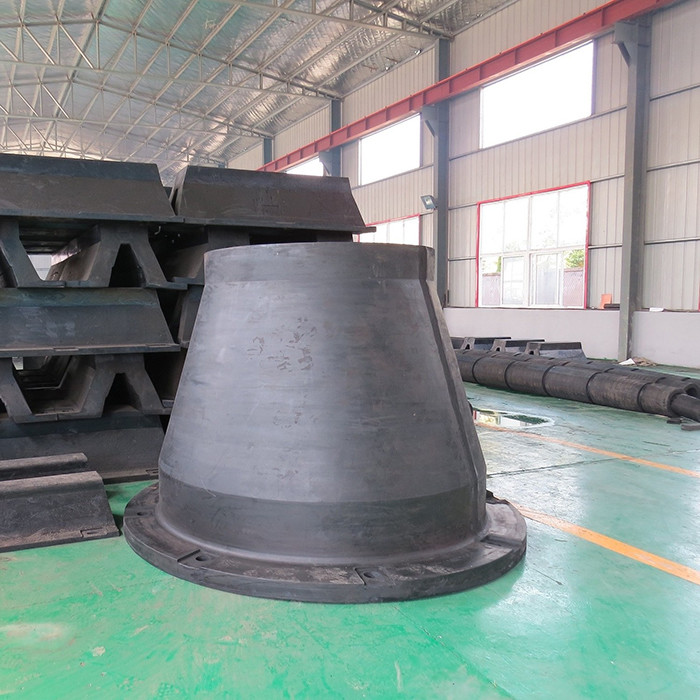

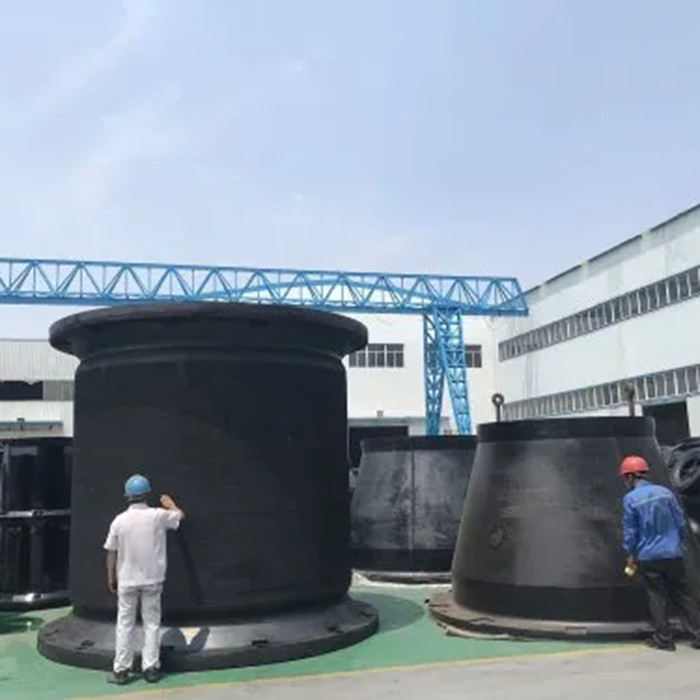

الحاجز المخروطي هو الجيل الثالث من مصدات المطاط الخلوية ، ويوصى به لجميع أنواع التطبيقات ، بما في ذلك مواقع التباين المد والجزر العالية.وهي معروفة بأدائها الأمثل وكفاءتها الأفضل وثباتها وأداءها العالي في ظل أحمال القص والضغط.
تعتمد المصدات المطاطية المخروطية تصميم الهيكل الجديد لجسم المطاط المخروطي والإطار الفولاذي الأمامي ، مما يجعل الحاجز في رد الفعل في حالة عدم وجود زيادة ، وزاد تشوه ضغط التصميم من 52.5٪ إلى 70٪ ، ظهوره ، يمكن أن يجعل هيكل قفص الاتهام تصميم الخدمة الخفيفة وتقليل تكلفة المشروع ، هو بديل مثالي لمصد المطاط الخلوي.إلى جانب ذلك ، يمكن أن يؤدي تركيب وسادة مواجهة (PE) أمام اللوحة الأمامية إلى تقليل معامل الاحتكاك بين السفينة والحاجز ، وتقليل قوة القص (القوة الأفقية) الناتجة عن الحاجز عندما تكون السفينة راسية بشكل كبير ، وبالتالي زيادة عمر الحاجز.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF1000H |
| اسم المنتج | ارتداء مصدات مطاطية مخروطية طبيعية مقاومة لمعيار PIANC 2002 للرصيف |
| مادة | مطاط طبيعي عالي الجودة |
| معيار | PIANC 2002 ،HGT 2866-2016 |
| كثافة | 1.35 ~ 2.0 جم / سم 3 |
| قوة الشد | ≥16 ميجا باسكال |
| ارتفاع | 500H - 2000H |
| تصنيف الانحراف | 70٪ - 72٪ |
| شكل | نوع المخروط |
| خدمة | الشعار ، OEM |
| تطبيق | تستخدم لحماية السفينة والرصيف |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. انحراف كبير ، أداء عالي.
2. دعم الألواح الكبيرة.
3. أداء أفضل على زاوية الانضغاط ، لا خسارة في الأداء تحت 10 درجة.
4. أحجام واسعة النطاق ، يمكن أن تلبي متطلبات التصميم المتعدد.
5. تركيب سهل وسريع.
التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات الرحلات البحرية
● محطات فيري وروورو
● البحرية
