مواصفات ISO17357 درابزين يوكوهاما العائم لعمليات STS

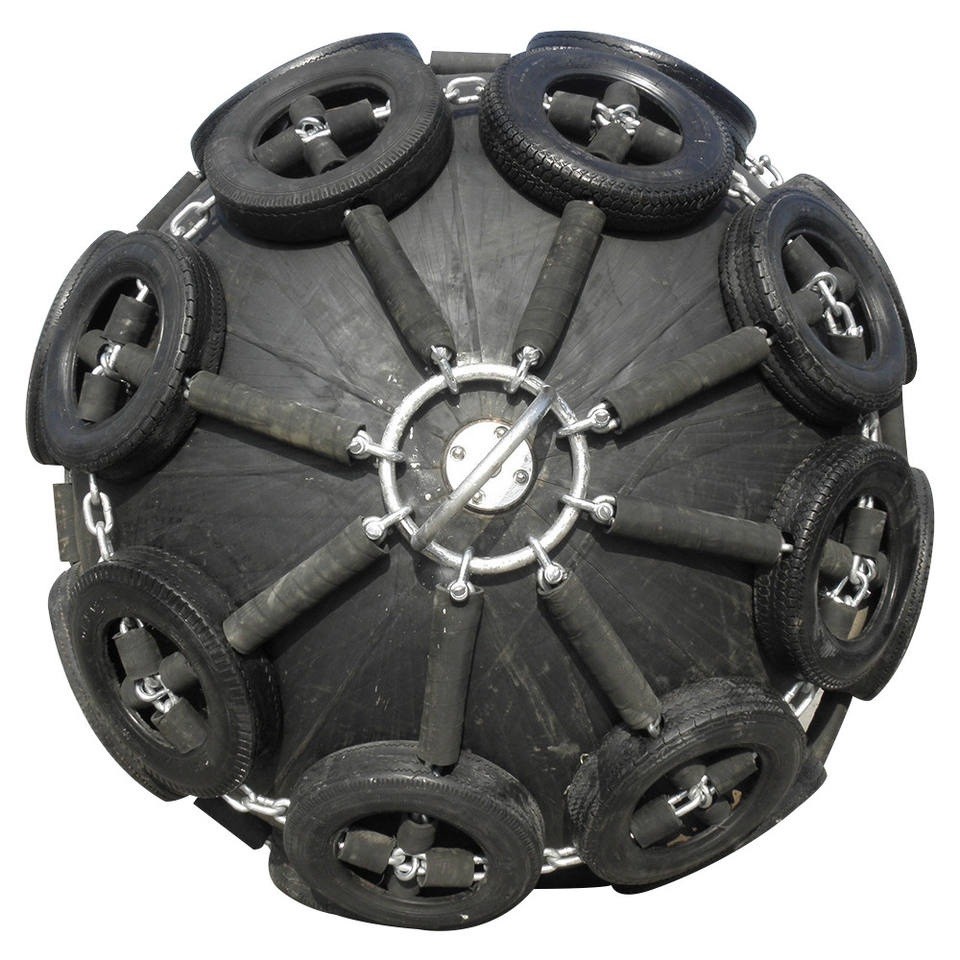

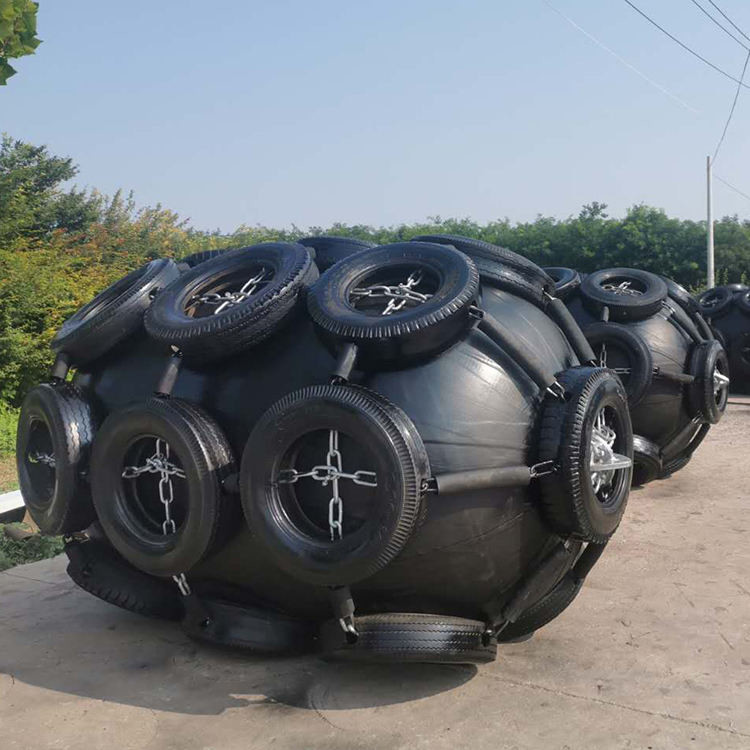

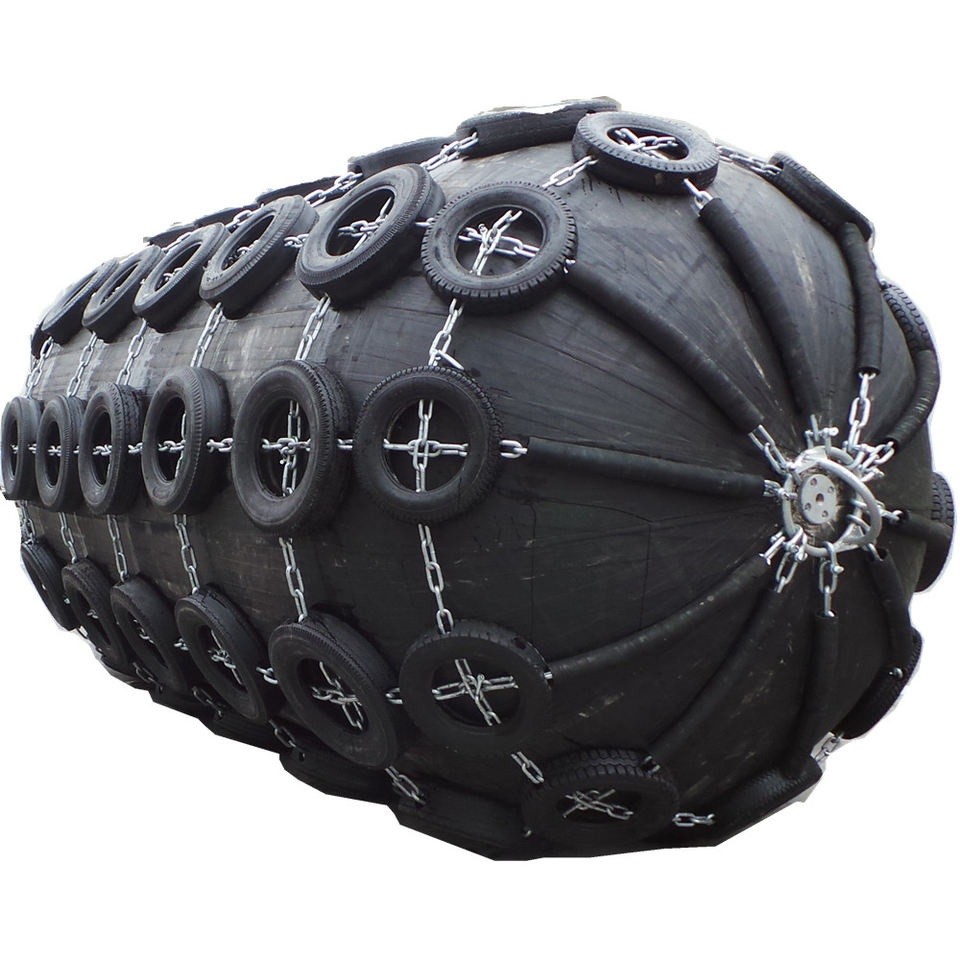

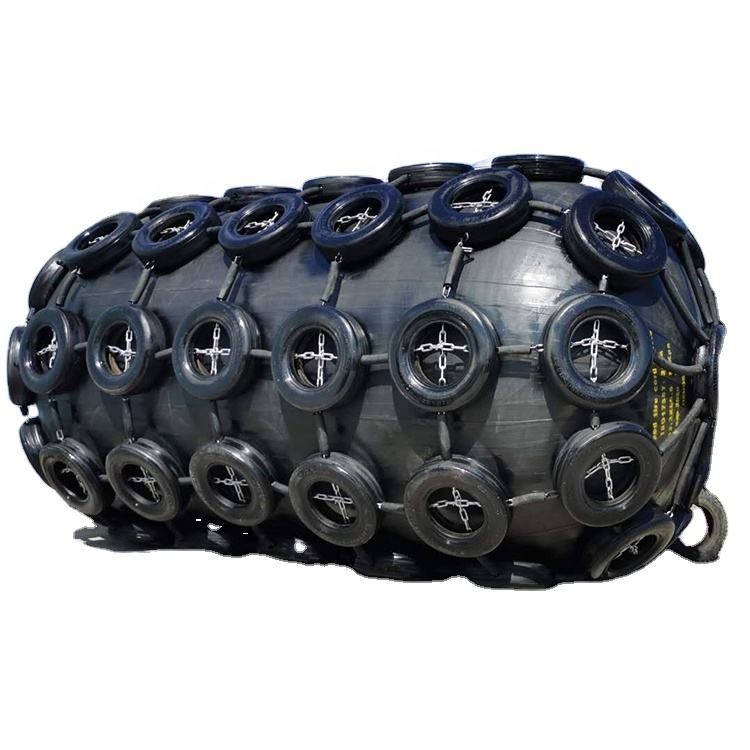

يتم تغطية المصدات من النوع الشبكي بشبكة سلسلة أو شبكة سلكية أو شبكة ألياف للرفارف.عادة ما تستخدم هذه الشباك إطارات مع أكمام مطاطية لتوفير حماية إضافية ، باستثناء شبكة الألياف التي تحتوي على أكمام مطاطية فقط.تدوم شبكات السلسلة لفترة أطول ضد التآكل ، بينما تكون الشبكات السلكية خفيفة ويسهل إصلاحها.
أصبحت مصدات يوكوهاما وسيلة مثالية لحماية السفن من الاصطدام بين السفن والسفن (STS) والسفينة إلى الرصيف (STQ) والسفينة إلى الرصيف (STB) ، وهي تستخدم على نطاق واسع في الناقلات الكبيرة والسفن والموانئ والمرافئ أرصفة المرافئ ومنصات المحيط.
تم تصميم رفرف يوكوهاما خصيصًا للاستخدامات البحرية والبحرية الشاقة.إن بناء الحاجز يجعله مثاليًا لحماية السفن والأرصفة من القوات المشاركة عند الإرساء ، إما من سفينة إلى سفينة أو من سفينة إلى رصيف.
يتم تصنيع واختبار المصد الخاص بنا وفقًا لمعيار ISO 17357: 2014-1.هذا هو المعيار الوحيد الذي يضمن جودة عالية للمصدات.يمكن تزويد كل رفرف بشهادة فئة فردية (ABS) تثبت المطابقة مع ISO 17357: 2014-1.
سمات
1. امتصاص عالي للطاقة مع قوة رد فعل منخفضة.
2. خفيفة الوزن ، محمولة وقابلة للطفو ، يمكن تركيبها واستبدالها بسهولة.
3. الخدمة الشاقة والخدمة الطويلة في الحياة لأكثر من 10 سنوات.
4. يتم توفيره كنوع حبال (جسم فقط) أو بسلسلة وشبكة إطار لحماية جسم الحاجز.
5. مناسبة للمواقع التي بها اختلافات كبيرة وصغيرة في المد والجزر.
التطبيقات
● ناقلات النفط والغاز
● العبارات السريعة والأوعية المصنوعة من الألومنيوم
● التركيبات المؤقتة والدائمة
● الاستجابة السريعة وحالات الطوارئ
● يمكن أن تدعم اللوحات الكبيرة
● رد فعل منخفض جدا وضغط بدن السفينة
● مناسبة لنطاقات المد والجزر الصغيرة والكبيرة
● يحافظ على الخلوص الكبير بين البدن والهيكل
هيكل الحاجز
1. الطبقة الخارجية
غطاء خارجي على كرة من طبقة مطاطية ، والتي تستخدم لحماية مادة الهيكل العظمي والكرة المطاطية الداخلية من تلف القوة الخارجية.
2. طبقة مقواة
تتكون طبقة المطاط من الحبل المقوى من طبقة سلك اصطناعي ملفوفة ، وهي تستخدم بشكل أساسي للحفاظ على ضغط الهواء الداخلي.
3. مطاط داخلي
على الكرة داخل الطبقة المطاطية ، والتي تستخدم لمنع تسرب الهواء والتحكم في ضغط الكرة.
4. نهاية شفة
الأجزاء المعدنية في طرفي الحاجز ، والتي يمكن تركيبها بصمام شحن وصمام أمان.
| تخصيص | الضغط الهوائي الأولي 50KPa | الضغط الهوائي الأولي 80KPa | ||
| D * L (مم) | R (كن) | GEA (كيلوجول) | R (كن) | GEA (كيلوجول) |
| 500 * 1000 | 64 | 6 | 85 | 8 |
| 600 * 1000 | 74 | 8 | 98 | 11 |
| 700 * 1500 | 137 | 17 | 180 | 24 |
| 1000 * 1500 | 182 | 32 | 239 | 45 |
| 1000 * 2000 | 257 | 45 | 338 | 63 |
| 1200 * 2000 | 297 | 63 | 390 | 88 |
| 1350 * 2500 | 427 | 102 | 561 | 142 |
| 1500 * 3000 | 579 | 153 | 761 | 214 |
| 1700 * 3000 | 639 | 191 | 840 | 267 |
| 2000 * 3000 | 750 | 265 | 985 | 368 |
| 2000 * 3500 | 875 | 308 | 1150 | 430 |
| 2500 * 4000 | 1381 | 663 | 1815 | 925 |
| 2500 * 5500 | 2019 | 943 | 2653 | 1317 |
| 3000 * 5000 | 2104 | 1210 | 2709 | 1571 |
| 3000 * 6000 | 2583 | 1485 | 3292 | 1888 |
| 3300 * 4500 | 1884 | 1175 | 2476 | 1640 |
| 3300 * 6500 | 3015 | 1814 | 3961 | 2532 |
| 3300 * 10600 | 5257 | 3067 | 6907 | 4281 |
| 4500 * 6500 | 4150 | 3432 | 5453 | 4790 |
| 4500 * 9000 | 5747 | 4752 | 7551 | 6633 |
| 4500 * 12000 | 7984 | 6473 | 10490 | 9037 |
