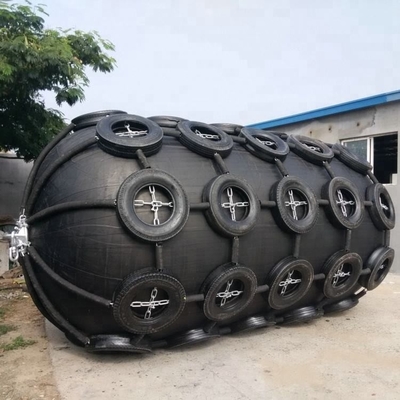

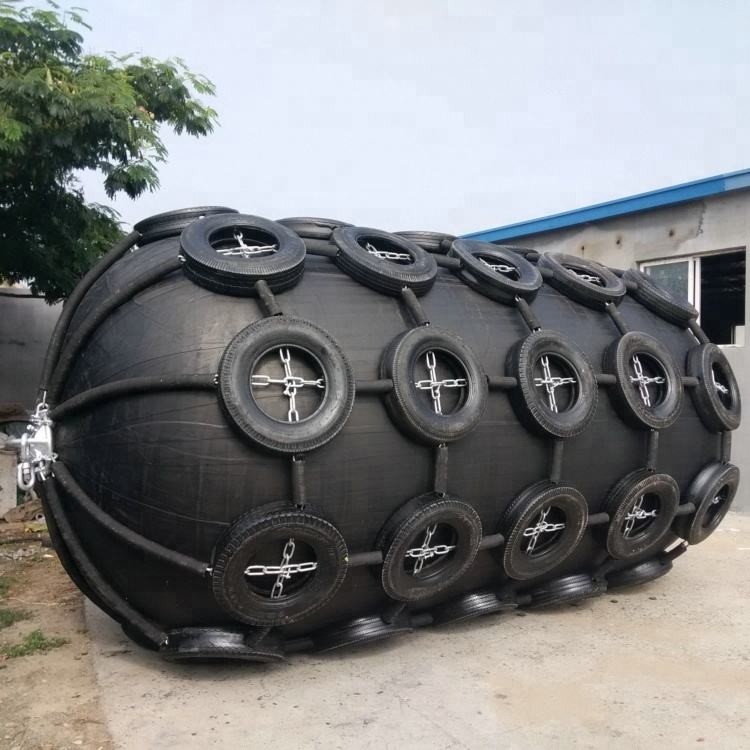

2.0 * 3.5M مصدات هوائية ISO17357 مصدات عائمة قياسية
وصف
تصنع المصدات المطاطية الهوائية من عدة طبقات من حبال الإطارات القوية ، وبالتالي فهي مقاومة للضغط والقطع.يعتمد عامل الأمان المعتمد في تصميم هذا الحاجز على النظرية المقبولة وقد تم إثباته من خلال التجارب المكثفة.تشهد الخبرة التشغيلية على مدى فترة طويلة من الزمن على سلامتها العالية وموثوقيتها ، وقد أثبتت اختبارات الضغط الهيدروليكي أن القوة مناسبة.علاوة على ذلك ، تم تجهيز المصدات كبيرة الحجم بصمام أمان لتحرير الهواء الداخلي في حالة الضغط الزائد العرضي.يوضح الشكل أدناه البيانات التي تم الحصول عليها من العديد من اختبارات الضغط المدمر بنسب ضغط مختلفة.تُستخدم هذه البيانات لإنشاء منحنى الضغط الأدنى الأساسي القابل للتحمل (MEP) للمصدات المطاطية الهوائية.
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-2.0 * 3.5 م |
| اسم المنتج | 2.0 * 3.5M مصدات هوائية ISO17357 مصدات عائمة قياسية |
| مادة | مطاط طبيعي عالي الجودة |
| معيار | PIANC2002 ، ISO17357-1: 2014 |
| الضغط الأولي | 50 كيلو باسكال و 80 كيلو باسكال |
| قطر الدائرة | 500 مم إلى 4500 مم |
| طول | 1000 مم إلى 12000 مم |
| موك | 1 قطعة |
| ضمان | 36 شهر |
| خدمة | OEM أو ODM |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
هيكل الحاجز المطاطي الهوائي
مصدات مطاطية تعمل بالهواء المضغوط مصنوعة من مطاط خارجي وطبقة سلك إطار اصطناعي تقوية ومطاط داخلي مبركن بإحكام.
A. يتم استخدام المطاط الخارجي لحماية طبقات الحبل والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.يحتوي مركب المطاط هذا على قوة مقاومة شد وتمزق كافية لتحمل الظروف الجوية المتوقعة والاستخدام القاسي.
ب. طبقة الإطارات الاصطناعية المقواة قوية بما يكفي للحفاظ على ضغط الهواء الداخلي للحاجز.
C. الطبقة المطاطية الداخلية تسد الهواء المضغوط داخل الحاجز.
د- مصدات بقطر 2500 مم وأكبر مزودة بصمام أمان لإطلاق الضغط الداخلي الزائد عند ضغط الرفارف بشكل زائد عن طريق الخطأ.
تجميع الحاجز لنهاية المعدن ، داخل وخارج الشفتين مع البراغي ، تثبيت الجوز ، المركز عبارة عن صمام ، هيكلها مشابه لصمام إطارات السيارات.
التطبيقات

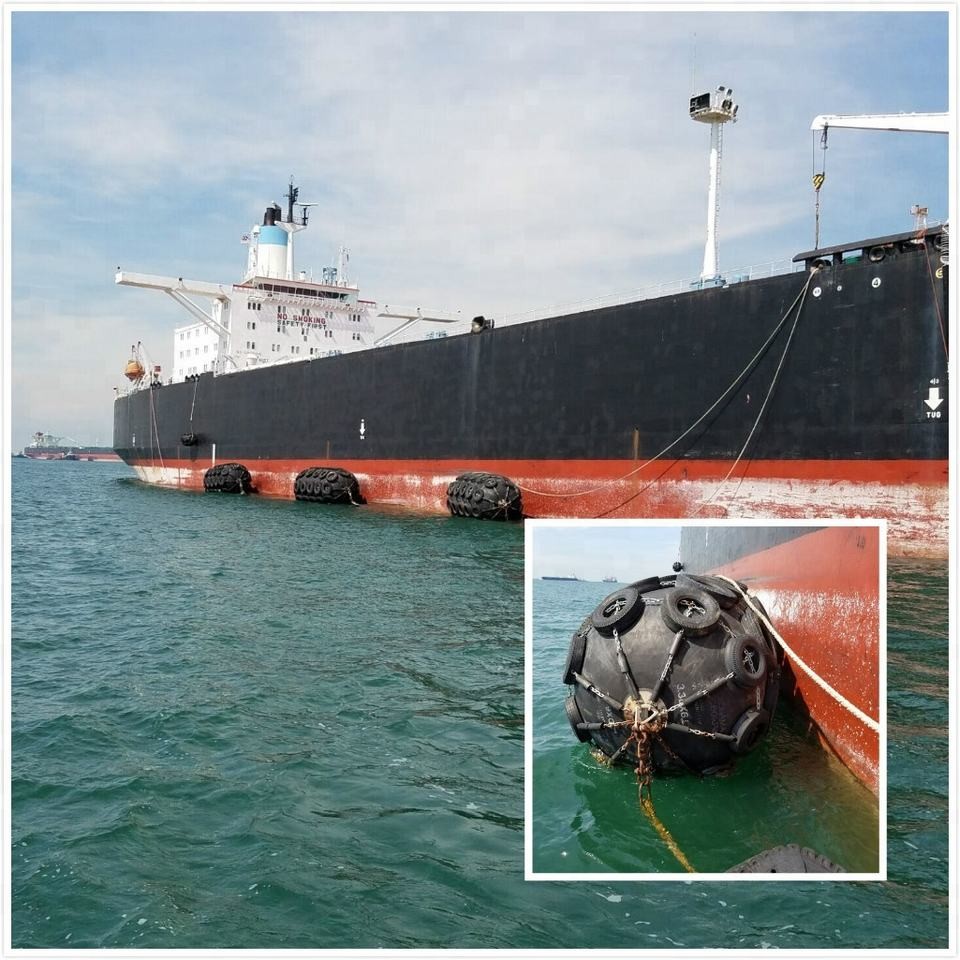

السفينة لرسو السفينة
مصحوبة بسفينة كبيرة ، يزداد أيضًا خطر رسو سفينتين في البحر ، خاصة عندما يتغير الطقس ، مصحوبًا بالرياح والأمواج.اعتماد الحاجز الهوائي كجانب من الحاجز ، ليس فقط يجعل الرسو الثقيل يصبح سهلاً ، ويحسن كفاءة عمليات النقل.يستخدم الحاجز الهوائي بشكل أساسي في: الجليد في سفن الصيد في المحيط المتجمد الجنوبي ، ورسو ناقلة النفط الكبيرة.
تستخدم لحماية قفص الاتهام الطرفي
من السفينة كبيرة جدًا ، تضاعف سبب تأثير طاقة الرسو.الحاجز المطاطي الهوائي بسبب امتصاصه للطاقة العالية وخصائص قوة رد الفعل المنخفضة تستخدم على نطاق واسع.
مزايا
1. شهادة ISO 17357-1: 2014
2. امتصاص مضمون للطاقة
3. ضغوط منخفضة على بدن السفينة
4. سلسلة الإطارات الصافية ونوع الرافعة
5. بنية سميكة الجلد
6. حسن الأداء الزاوي
