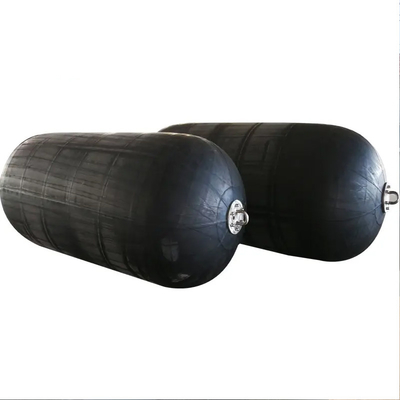

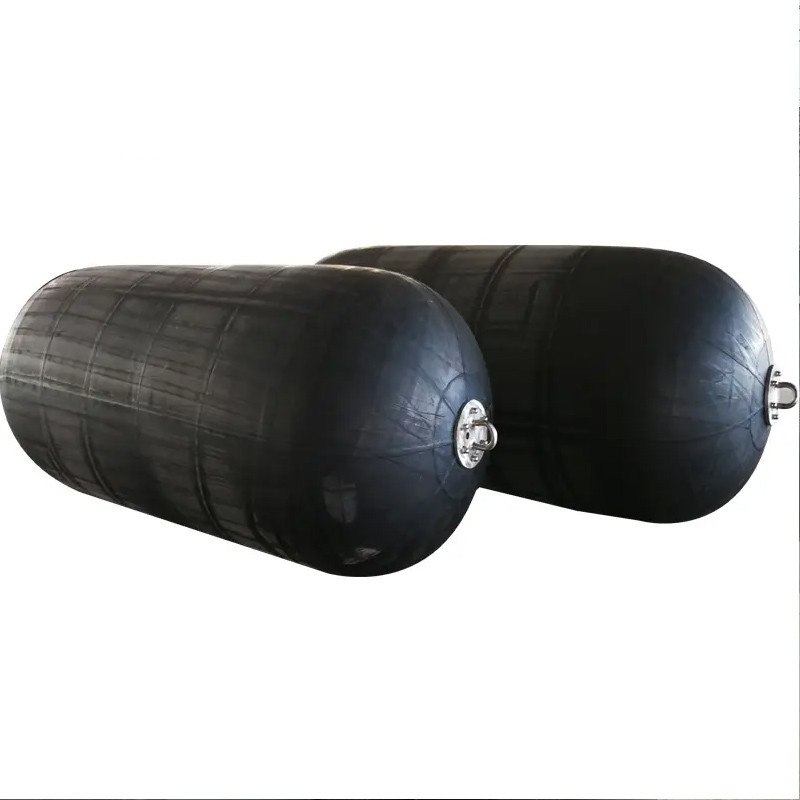

حوض هوائي رصيف يوكوهاما مطاطي قابل للنفخ مضاد للتصادم بأفضل جودة
وصف
مصدات يوكوهاما هي نوع من المصدات البحرية التي تستخدم لحماية السفن والأرصفة من الاصطدامات.إنها مصنوعة من مطاط عالي الجودة ولها تصميم فريد يسمح لها بامتصاص الصدمات وتوزيع القوة بالتساوي.تستخدم مصدات يوكوهاما بشكل شائع في الموانئ والمرافئ والمنشآت البحرية.تأتي بأحجام وأشكال مختلفة لتناسب الأنواع المختلفة من السفن ومتطلبات الإرساء.
مصدات يوكوهاما هي نوع من المصدات البحرية المستخدمة لحماية السفن والأرصفة من أضرار الاصطدام.إنها مصنوعة من مطاط عالي الجودة ولها شكل أسطواني يسمح لها بامتصاص وتوزيع طاقة الاصطدامات.تشتهر مصدات يوكوهاما بمتانتها وموثوقيتها وسهولة تركيبها ، وهي شائعة الاستخدام في الموانئ والمرافئ والمنشآت البحرية حول العالم.
تحديد
| اسم المنتج | حوض هوائي رصيف يوكوهاما مطاطي قابل للنفخ مضاد للتصادم بأفضل جودة |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-3.3 * 6.5M |
| مادة | مطاط طبيعي عالي الكثافة |
| معيار | ISO17357-1: 2014 ، PIANC2014 |
| شكل | إسطواني |
| OEM / ODM | مرحباً |
| مقاس | حسب أبعاد الرسم |
| معيار التسامح | ISO2768-M أو ISO3302-1: 2014 CLASS M2 |
| إستعمال | لرسو السفن أو رسوها |
| شهادة | DNV BV CCS LR ABS |
| لون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| حجم الحاجز | الضغط الأولي 50kPa بيانات الأداء |
الضغط الأولي 80kPa بيانات الأداء |
||||
|
القطر x طول |
قوة رد الفعل / كيلو نيوتن |
امتصاص الطاقة / كيلو نيوتن متر |
ضغط البدن في GEA / كيلو نيوتن / م 2 |
قوة رد الفعل / كيلو نيوتن |
امتصاص الطاقة / كيلو نيوتن متر |
ضغط البدن في GEA / كيلو نيوتن / م 2 |
| 500 × 1،000 | 6 | 64 | 132 | 8 | 85 | 174 |
| 600 × 1000 | 8 | 74 | 126 | 11 | 98 | 166 |
| 700 × 1500 | 17 | 137 | 135 | 24 | 180 | 177 |
| 1000 × 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 × 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 × 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 × 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 × 3000 | 579 | 153 | 153 | 761 | 214 | 174 |
| 1700 × 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 × 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 × 4000 | 1،381 | 663 | 137 | 1،815 | 925 | 180 |
| 2500 × 5500 | 2،019 | 943 | 148 | 2،653 | 1،317 | 195 |
| 3300 × 4500 | 1،884 | 1175 | 130 | 2،476 | 1،640 | 171 |
| 3300 × 6500 | 3،015 | 1،814 | 146 | 3،961 | 2،532 | 191 |
| 3300 × 10600 | 5257 | 3،067 | 158 | 6907 | 4281 | 208 |
| 4500 × 9000 | 5747 | 4،752 | 146 | 7،551 | 6633 | 192 |
| * يمكن إنتاج أحجام أخرى وفقًا لمتطلبات العميل. | ||||||
اختيار الحاجز
اختيار نموذج مصدات هوائية للسفن الصغيرة والمتوسطة الحجم
| حمولة السفينة (T) | حجم التوصية D x L (m) | نوع السفينة |
| 50 | 0.5 × 1.0 | سفينة صيد |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | سفينة صيد |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | سفينة صيد وسفينة قطر |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | سفينة صيد وسفينة قطر |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | سحب سفينة ، سفينة شحن |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | سفينة شحن،سفينة صيد المحيط |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | سفينة شحن |
اختيار نموذج الحاجز الهوائي لسفينة حمولة كبيرة
|
سفينة حمولة |
يفترض سرعة الصعود إلى الطائرة |
فعال الطاقة الحركية |
حجم الحاجز د * لام |
| (DWT) | (آنسة) | (KN.M) | (م) |
| 200000 | 0.15 | 1890 | 3.3 × 6.5 |
| 150000 | 0.15 | 1417 | 3.3 × 6.5 |
| 100000 | 0.15 | 945 | 3.0 × 5.0 |
| 85000 | 0.17 | 1031 | 3.0 × 6.0 |
| 50000 | 0.18 | 680 | 2.5 × 5.5 |
| 40000 | 0.2 | 672 | 2.5 × 5.5 |
| 30000 | 0.22 | 609 | 2.5 × 4.0 |
| 20000 | 0.25 | 525 | 2.5 × 4.0 |
| 15000 | 0.26 | 425 | 2.5 × 4.0 |
| 10000 | 0.28 | 329 | 2.0 × 4.0 |
| 5000 | 0.33 | 228 | 2.0 × 3.5 |
