مصدات مخروطية متطورة لامتصاص الصدمات، هيكل مقاوم للأشعة فوق البنفسجية، أداء مستقر
الوصف

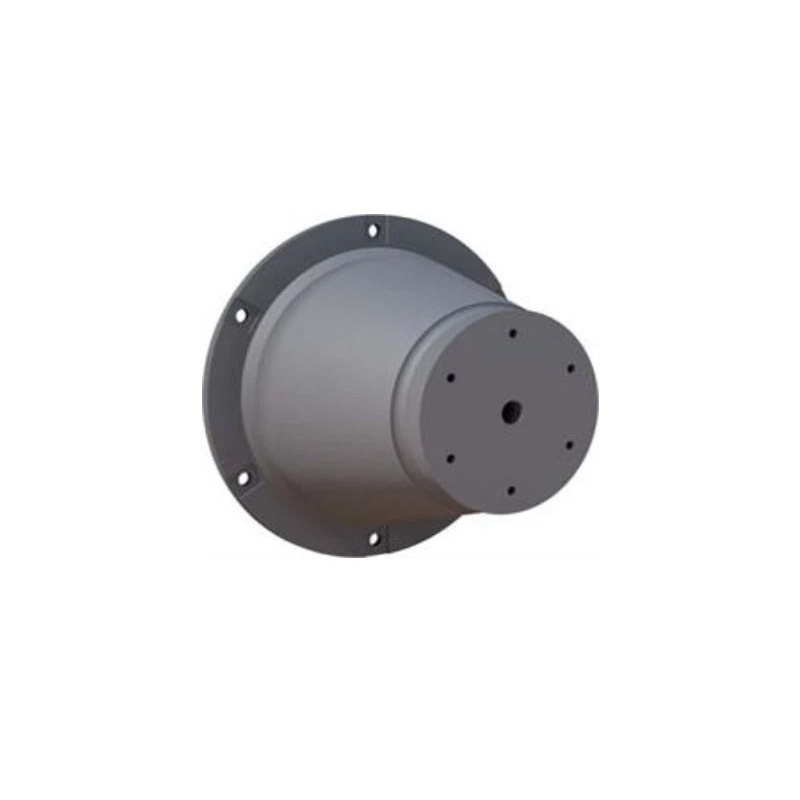

مصد المطاط المخروطي هو مصد بحري عالي الأداء مصمم للموانئ والمرافق البحرية حيث يكون امتصاص الطاقة الموثوق به وقوة رد الفعل المنخفضة أمرًا بالغ الأهمية. يسمح شكله الهندسي المخروطي بالضغط الفعال أثناء اصطدام السفن، مما يوزع الأحمال بالتساوي ويقلل الضغط على جدران الرصيف وهياكل السفن. يوفر التصميم المدمج امتصاصًا عاليًا للطاقة بالنسبة لبصمته، مما يجعله مناسبًا للموانئ ذات قيود المساحة أو حيث تعمل أرصفة متعددة في وقت واحد.
مصنوعة من مطاط طبيعي وصناعي عالي الجودة مع طبقات تقوية متعددة، توفر مصدات المخروط متانة ومرونة استثنائية ومقاومة للأوزون والأشعة فوق البنفسجية والتعرض للمياه المالحة. يسمح التصميم المعياري بالتكامل الاختياري للصفائح الفولاذية الداعمة ووسادات المواجهة UHMW-PE، مما يعزز تقليل الاحتكاك والأداء التشغيلي على المدى الطويل.
دراسة حالة: قاعدة الإمداد البحرية - غرب إفريقيا
كانت قاعدة إمداد بحرية تتعامل مع سفن نقل الطاقم وسفن الإمداد بحاجة إلى نظام مصدات يمكنه تحمل عمليات الإرساء المتكررة في ظل التيارات المدية القوية. عانت المصدات السابقة من التآكل المبكر وتكاليف الصيانة المرتفعة بسبب التأثيرات المتكررة عالية الطاقة وظروف المياه المالحة الكاشطة.
قدمت Hongruntong Marine مصدات مطاطية مخروطية مع ألواح فولاذية مقواة وألواح مواجهة UHMW-PE منخفضة الاحتكاك. تم إجراء التثبيت دون مقاطعة عمليات القاعدة، وتم التحقق من المحاذاة لضمان الأداء الأمثل للتأثير.
بعد 14 شهرًا، أظهرت البيانات انخفاضًا بنسبة 38٪ في قوى رد فعل جدار الرصيف وعملية إرساء أكثر سلاسة للسفن. حافظت المصدات على مرونتها، ولم تظهر أي تشوه، وتطلبت الحد الأدنى من الصيانة. أبلغ المشغلون عن تحسين السلامة للسفن والأفراد، مما يسلط الضوء على فعالية تصميم المصد المخروطي في ظل الظروف البحرية الصعبة.
المواصفات
| اسم المنتج | مصدات مطاطية مخروطية |
| اسم العلامة التجارية | Hongruntong Marine |
| المادة | NR عالي الجودة |
| المعيار | PIANC, HGT |
| وسادات الوجه | UHMW-PE متوفر |
| الشهادات | BV, ABS, DNV, LR, SGS, RS, CCS |
| OEM / ODM | مرحبًا |
| تفاصيل التعبئة | أكياس بلاستيكية من البولي إيثيلين ثم إلى المنصة / حسب طلبك |
| القدرة الإنتاجية | 3000 قطعة في الشهر |
| المهلة الزمنية | 7 أيام لأدوات النماذج الأولية والعينات، 14 يومًا لقالب الإنتاج، 14-28 يومًا لـ Moq |
| شروط الدفع | T/T, L/C, Paypal, Western Union |
| مواصفات المطاط | ASTM D2000, SAE J200 |
| الموديل | H | h | F | D | Q | W | d-m | d-n |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
الميزات
امتصاص الطاقة الأمثل وتوزيع الحمل
يسمح الشكل المخروطي بالتشوه التدريجي تحت تأثير السفينة، مما يوزع القوى بكفاءة على طول جسم المصد. هذا يقلل من قوة رد الفعل على الرصيف ويمنع الإجهاد الموضعي، مما يحمي الهيكل وهيكل السفينة. تضمن نسبة الطاقة إلى البصمة العالية الأداء حتى في مناطق الرصيف المدمجة.
المطاط عالي الأداء والمقاومة البيئية
يتم إنتاج مصدات المخروط باستخدام مزيج مطاطي طبيعي وصناعي خاص مقاوم للأوزون والأشعة فوق البنفسجية والمياه المالحة. تعمل طبقات التعزيز على تحسين مقاومة التعب وقوة الشد، مما يسمح بآلاف عمليات الإرساء دون فقدان الأداء. تحافظ المادة على المرونة وامتصاص الطاقة على المدى الطويل للتعرض للبيئات البحرية القاسية.
التقوية الهيكلية والاستقرار
توفر طبقات النسيج الاصطناعي الداخلية جنبًا إلى جنب مع الصفائح الخلفية الاختيارية المجلفنة أو المصنوعة من الفولاذ المقاوم للصدأ الاستقرار في ظل الضغط والتأثيرات الزاوية. تضمن التعزيزات شكلًا ثابتًا وقدرة على امتصاص الطاقة، حتى في ظل ظروف التحميل العالية المتكررة، مما يطيل عمر الخدمة والموثوقية.
تصميم معياري لمرونة التركيب
يسمح البناء المعياري بالتركيب السريع والاستبدال والتعديل ليناسب متطلبات الرصيف المحددة. تقلل وسادات المواجهة UHMW-PE من الاحتكاك وتحمي أسطح الهيكل. تعمل الثقوب المثقوبة مسبقًا وأنظمة التركيب الموحدة على تبسيط التجميع على أرصفة الخرسانة والفولاذ، مما يقلل من وقت التوقف عن التشغيل وتكاليف الصيانة.
التطبيقات
قواعد الإمداد البحرية
يحمي سفن نقل الطاقم وسفن الإمداد من التأثيرات المتكررة عالية الطاقة، مما يضمن عمليات الإرساء السلسة والآمنة.
محطات البضائع والحاويات
يمتص الطاقة بكفاءة أثناء إرساء سفن الشحن والحاويات الكبيرة، مما يقلل من إجهاد جدار الرصيف والهيكل.
الموانئ البحرية والدفاعية
يضمن الإرساء الآمن للسفن العسكرية وقوارب الدوريات وسفن الدعم، مع الحفاظ على الجاهزية التشغيلية والسلامة الهيكلية.
لماذا تختار Hongruntong Marine
تصميم وهندسة متقدمة
تستخدم Hongruntong تحليل العناصر المحدودة (FEA) ومحاكاة امتصاص الطاقة لتصميم المصدات التي تعمل على تحسين توزيع القوة ومقاومة التأثير والمتانة. تم تصميم كل مصد خصيصًا لأنواع السفن وأبعاد الرصيف والظروف المدية لضمان أقصى قدر من الكفاءة والسلامة.
مواد متميزة وتميز في التصنيع
توفر مركبات المطاط الخاصة، والبركنة الدقيقة، والبناء متعدد الطبقات المقوى خصائص مادية متسقة، وقوة شد عالية، ومرونة فائقة. تضمن هذه الميزات المتانة ومقاومة التعب لعمليات الإرساء المتكررة عالية التردد على المدى الطويل.
حلول مخصصة للاحتياجات التشغيلية المحددة
يمكن تخصيص مصدات المخروط من حيث الحجم وقطر القاعدة ووسادات المواجهة ونظام التركيب لتتناسب مع تخطيط الرصيف وفئة السفن والظروف البيئية. تعمل الحلول المصممة خصيصًا على زيادة السلامة والكفاءة وعمر الخدمة، مع ميزات حماية اختيارية مثل الصفائح الفولاذية الداعمة والألواح التي تقلل الاحتكاك.
خدمة عالمية ودعم الصيانة
توفر Hongruntong دعمًا فنيًا في جميع أنحاء العالم، بما في ذلك الإشراف على التركيب في الموقع ومراقبة الأداء والفحص والتجديد وتوريد قطع الغيار. تضمن برامج الصيانة والتوجيه الفني موثوقية المصد وتقليل وقت التوقف عن العمل وإطالة العمر التشغيلي.
الأسئلة الشائعة
1. ما هو العمر الافتراضي المتوقع للمصدات المطاطية المخروطية؟
عادةً ما يكون 12-20 عامًا اعتمادًا على الكثافة التشغيلية والظروف البيئية وممارسات الصيانة.
2. هل المصدات المخروطية مناسبة للإرساء عالي التردد؟
نعم، يوزع الشكل الهندسي المخروطي طاقة التأثير بكفاءة، مما يسمح بعمليات إرساء متكررة دون المساس بالهيكل.
3. هل يمكن إضافة وسادات مواجهة لتوفير حماية إضافية؟
نعم، تقلل وسادات المواجهة UHMW-PE الاختيارية من الاحتكاك وتحمي طلاء الهيكل وتعزز الأداء العام للمصد.
4. ما هي خيارات التركيب المتاحة؟
تتوفر صفائح فولاذية داعمة من الفولاذ المجلفن أو المقاوم للصدأ لتركيب الرصيف الخرساني أو الفولاذي، مما يوفر تثبيتًا آمنًا ومقاومة للتآكل.
5. كم مرة يجب فحص المصدات؟
الفحص البصري كل ستة أشهر، مع فحوصات تفصيلية سنوية للتآكل السطحي وسلامة التركيب واستقرار التعزيز.
