حاجز مطاطي عالي الجودة، مرونة قوية، مقاومة للشيخوخة، متانة طويلة الأمد
وصف

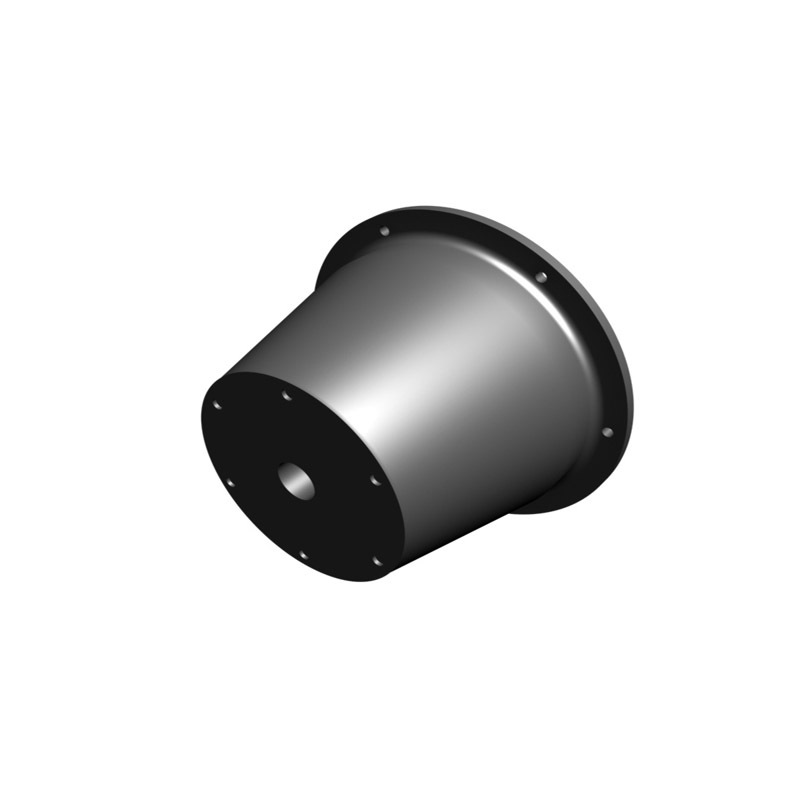

يعد Cone المطاط Fender نظامًا عالي الكفاءة لحماية الرصيف مصممًا لامتصاص طاقة الرسو العالية مع تقليل قوى التفاعل على جدران الرصيف وهياكل السفن. يتيح شكله المخروطي تشوهًا تدريجيًا، مما يوزع أحمال الصدمات بالتساوي ويعزز امتصاص الطاقة. يعد هذا التصميم مفيدًا بشكل خاص للأرصفة حيث تكون المساحة محدودة، مما يسمح بالحماية المثالية دون إشغال مساحة كبيرة للرصيف.
مصنوع من مزيج ممتاز من المطاط الطبيعي والاصطناعي المعزز بطبقات قماشية متعددة، ويجمع الحاجز بين المرونة والمتانة ومقاومة الظروف البحرية القاسية مثل التعرض للأشعة فوق البنفسجية والأوزون والمياه المالحة. يسمح التصميم المعياري بإضافة ألواح دعم فولاذية ومنصات مواجهة UHMW-PE، مما يحسن مقاومة الاحتكاك والأداء الهيكلي العام.
دراسة الحالة: التحديث التحديثي لمحطة النفط في شمال أوروبا
تطلبت إحدى محطات النفط في شمال أوروبا ترقية نظام الحاجز الحالي للتعامل مع فئة جديدة من الناقلات متوسطة الحجم. كانت الرفارف السابقة تفشل قبل الأوان بسبب التأثيرات المتكررة عالية الطاقة جنبًا إلى جنب مع درجات الحرارة المنخفضة والتغيرات القوية في المد والجزر.

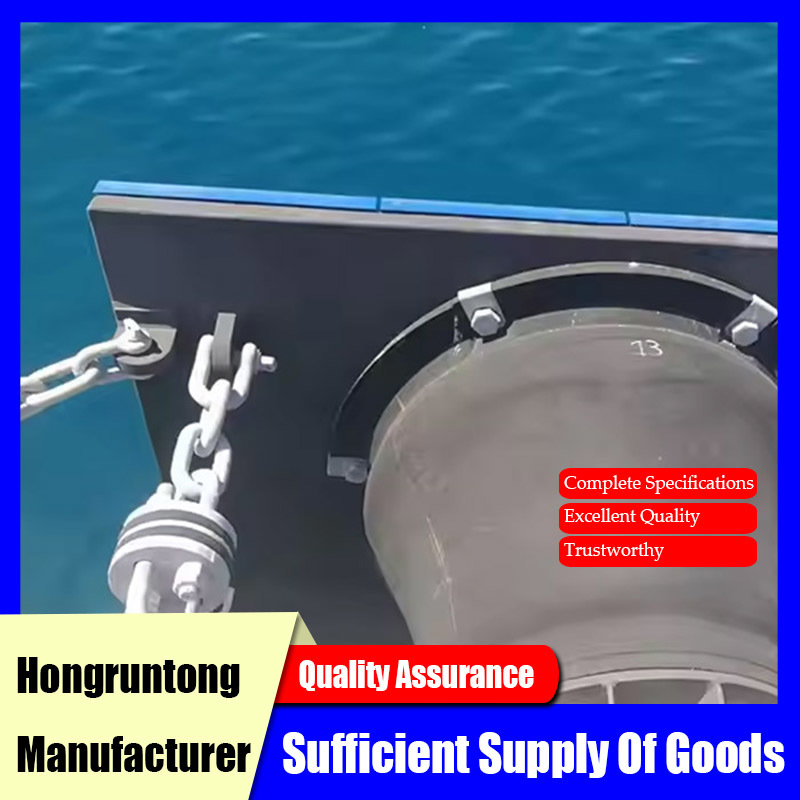

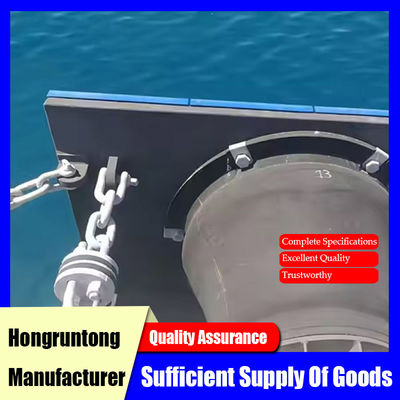

قامت شركة Hongruntong Marine بتزويد المصدات المطاطية المخروطية بدعامة من الفولاذ المقوى ومنصات UHMW-PE منخفضة الاحتكاك. تم الانتهاء من التثبيت دون إيقاف عمليات المحطة، مع إجراء اختبارات المحاذاة والأداء في الموقع.
وبعد 15 شهرًا، أشارت المراقبة إلى انخفاض بنسبة 42% في قوى رد الفعل القصوى على جدار الرصيف، وعمليات الإرساء الأكثر سلاسة، وعدم حدوث أي ضرر للهيكل. احتفظت الرفارف بمظهرها المخروطي ومرونتها وأدائها على الرغم من تعرضها لدرجات الحرارة الباردة والملوحة العالية والمراسي المتكررة. أشادت إدارة المحطة بالمصدات لتقليل تكاليف الصيانة وتعزيز السلامة التشغيلية.
تحديد
| اسم المنتج | المصدات المطاطية المخروطية |
| اسم العلامة التجارية | هونغرونتونغ البحرية |
| مادة | جودة عالية NR |
| معيار | بيانك، هجت |
| منصات الوجه | UHMW-PE متاح |
| الشهادات | بف، ABS، DNV، LR، SGS، RS، CCS |
| تصنيع المعدات الأصلية / أوديإم | مرحباً |
| تفاصيل التعبئة | أكياس بلاستيكية من البولي ايثيلين ثم إلى البليت / حسب طلبك |
| القدرة الإنتاجية | 3000 جهاز كمبيوتر شخصى في الشهر |
| مهلة | 7 أيام لأدوات النموذج الأولي والعينات، 14 يومًا لقالب الإنتاج، 14-28 يومًا للموك |
| شروط الدفع | / تي تي، خطاب الاعتماد، بايبال، ويسترن يونيون |
| مواصفات المطاط | أستم D2000، ساي J200 |
| نموذج | ح | ح | ف | د | س | دبليو | مارك ألماني | الاسم المميز |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| اتش ام-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | م16 | 20 |
| اتش ام-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | م20 | 25 |
| اتش ام-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | م20 | 25 |
| اتش ام-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | م24 | 30 |
| اتش ام-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | م24 | 30 |
| اتش ام-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | م30 | 38 |
| اتش ام-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | م36 | 44 |
| اتش ام-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | م36 | 44 |
| اتش ام-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | م42 | 56 |
| اتش ام-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | م36 | 44 |
| اتش ام-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | م42 | 50 |
| هم-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | م42 | 56 |
| اتش ام-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | م42 | 50 |
| اتش ام-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | م48 | 60 |
| اتش ام-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | م48 | 60 |
| اتش ام-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | م48 | 70 |
| اتش ام-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | م56 | 76 |
| إتش إم-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | م56 | 76 |
سمات
التوزيع الأمثل للطاقة
يسمح الشكل المخروطي بالتشوه التدريجي تحت التأثير، وتوزيع القوى بالتساوي على طول جسم الحاجز. وهذا يقلل من قوى رد الفعل القصوى على جدران الرصيف والسفن، مما يمنع الضغط الهيكلي وتلف الهيكل.
مطاط عالي الجودة للمرونة البيئية
تم تصنيع المصدات المخروطية باستخدام مركبات مطاطية خاصة، وهي تقاوم التعرض للأشعة فوق البنفسجية والأوزون والمياه المالحة. تحافظ الطبقات المقواة على المرونة وقوة الشد، مما يضمن امتصاصًا ثابتًا للطاقة في ظل التأثيرات المتكررة.
تعزيز هيكلي قوي

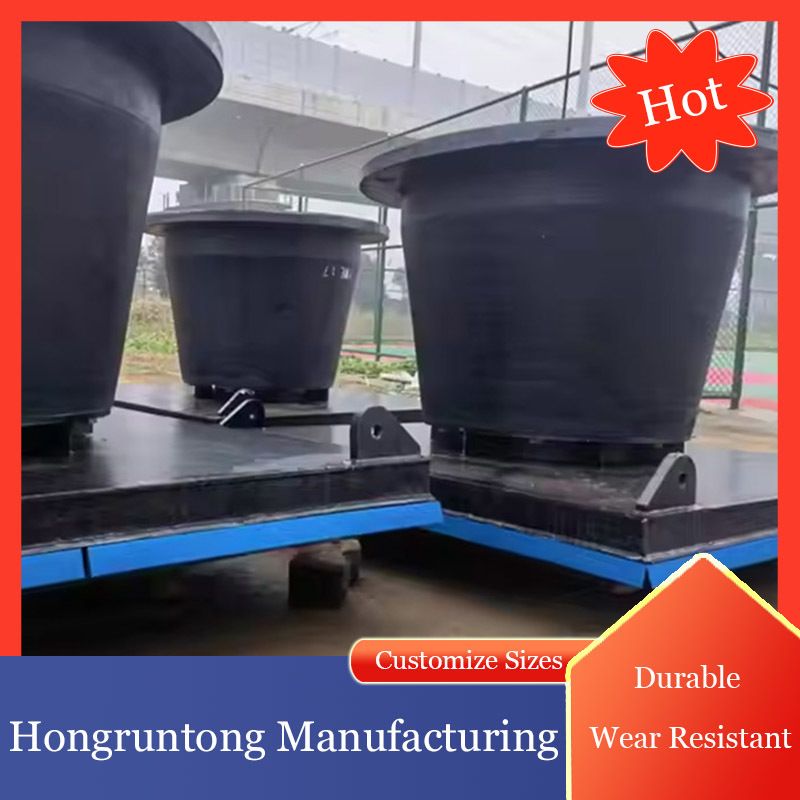

يضمن تعزيز النسيج الداخلي وألواح الدعم الفولاذية الاختيارية ثبات الأبعاد والحماية من التشوه المفرط. يحافظ الهيكل على الأداء حتى في ظل الأحمال العالية أو ظروف الرسو الزاوية.
بناء وحدات لسهولة التركيب والصيانة
يتيح التصميم المعياري سهولة التركيب والاستبدال والتعديل. تعمل وسادات UHMW-PE على تقليل الاحتكاك وحماية هياكل السفن. تعمل أنظمة التثبيت القياسية على تبسيط عملية المحاذاة على الأرصفة الخرسانية أو الفولاذية، مما يقلل من وقت التوقف عن العمل.
التطبيقات
مرافق تحميل النفط والغاز
يحمي الناقلات أثناء الإرساء، مما يضمن الحد الأدنى من الضغط على جدران الرصيف وأنظمة الإرساء.
محطات الحاويات والبضائع العامة
يمتص طاقة الرسو بكفاءة من أجل إرساء سفن الحاويات بشكل متكرر، والحفاظ على سلامة الرصيف وسلامة السفن.
القواعد البحرية والبحرية
يوفر حماية موثوقة لسفن الإمداد والسفن البحرية ومراكب الدعم البحرية، مما يضمن الرسو الآمن في ظروف المد والجزر الصعبة.
لماذا تختار هونجرونتونج البحرية
الهندسة المتقدمة وتحسين التصميم
تستخدم Hongruntong تحليل العناصر المحدودة (FEA) ومحاكاة الطاقة لتحسين هندسة الحاجز وتعزيزه، مما يضمن امتصاصًا ثابتًا للطاقة وقوة رد فعل منخفضة مصممة خصيصًا لظروف الرصيف وفئات السفن.
مواد متميزة وخبرة في التصنيع

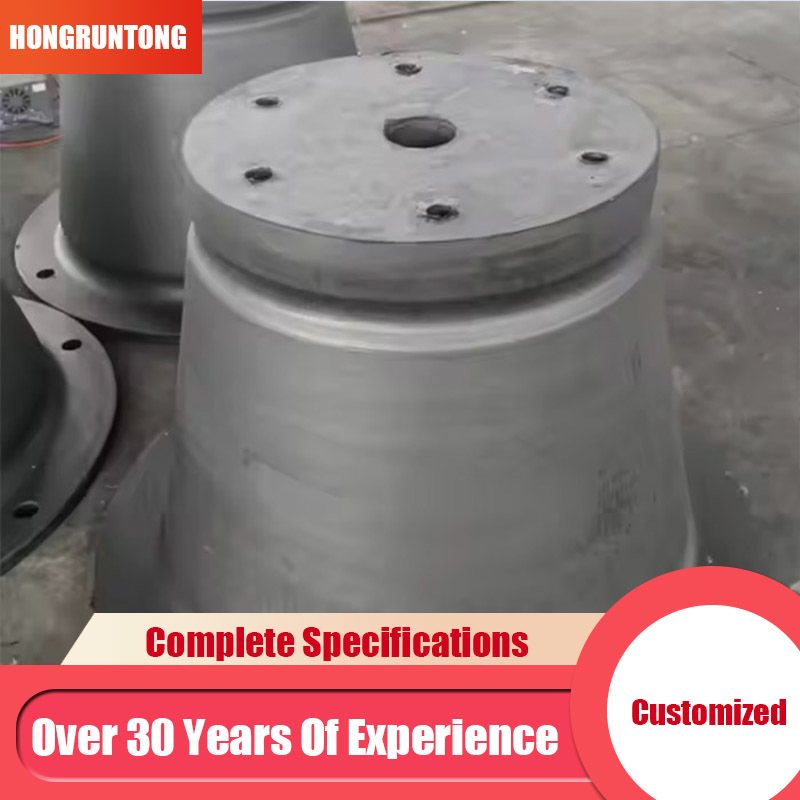

باستخدام خلطات المطاط الخاصة والفلكنة الدقيقة، تحقق Cone Fenders كثافة موحدة وقوة شد عالية ومرونة طويلة الأمد. تعمل الطبقات المقواة على تحسين مقاومة التعب وتسمح بآلاف المراسي دون فقدان الأداء.
حلول قابلة للتخصيص لاحتياجات المنافذ المحددة
يمكن تخصيص ارتفاع الحاجز وقطر القاعدة ومنصات المواجهة وأنظمة التثبيت لتناسب تخطيط الرصيف وحجم السفينة والظروف البيئية. تعمل الألواح الفولاذية الداعمة الاختيارية وألواح تقليل الاحتكاك على تعزيز السلامة والكفاءة التشغيلية.
الدعم العالمي الشامل
توفر Hongruntong الإشراف على التركيب في جميع أنحاء العالم، والفحص الدوري، والتجديد، وتوريد قطع الغيار. يضمن التوجيه الفني وبرامج الصيانة التنبؤية الأداء على المدى الطويل وتقليل وقت التوقف عن العمل.
التعليمات
1. ما هو عمر الخدمة النموذجي للمصدات المطاطية المخروطية؟
بشكل عام من 12 إلى 20 عامًا اعتمادًا على تكرار الرسو ونوع السفينة والصيانة.
2. هل تستطيع المصدات المخروطية تحمل الظروف الجوية القاسية؟
نعم، يحافظ المطاط عالي الجودة والبنية المعززة على الأداء في درجات الحرارة القصوى والتعرض للأشعة فوق البنفسجية والملوحة العالية.
3. هل منصات المواجهة ضرورية؟
تعمل وسادات الواجهة UHMW-PE الاختيارية على تقليل الاحتكاك وحماية هياكل السفن، مما يعزز الأداء العام.
4. هل يمكن تركيب هذه المصدات على الأرصفة الفولاذية والخرسانية؟
نعم، أنظمة التركيب المعيارية ولوحات الدعم الاختيارية تجعل التثبيت مرنًا لكلا النوعين من الرصيف.
5. كم مرة ينبغي إجراء عمليات التفتيش؟
عمليات فحص روتينية كل ستة أشهر مع مراجعة سنوية شاملة لتآكل السطح وأجهزة التركيب وسلامة التعزيز.
