مطاط بحري مضاد للأشعة فوق البنفسجية المقاوم للتآكل
الوصف

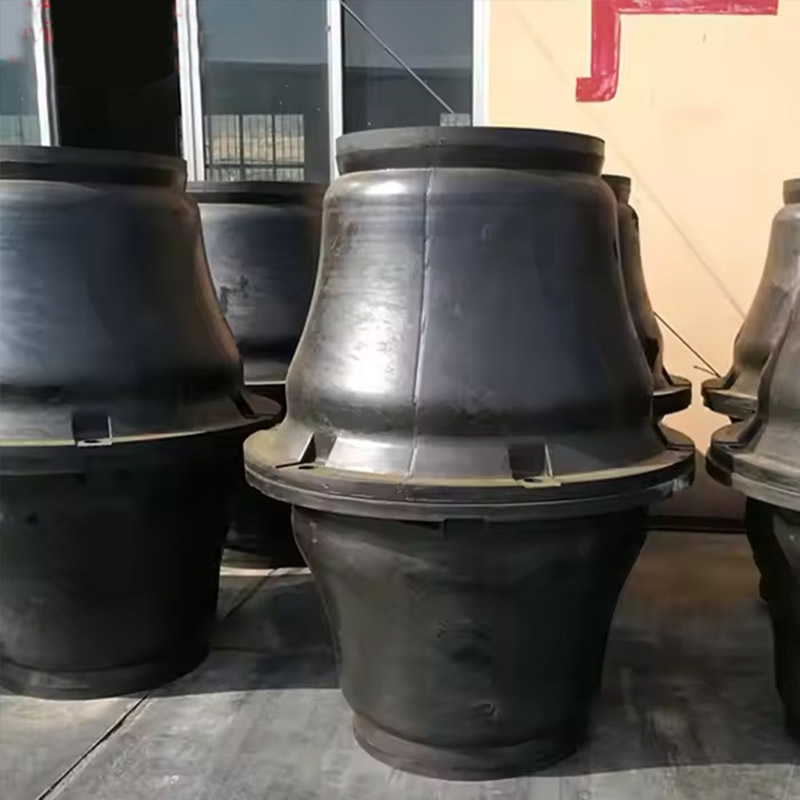

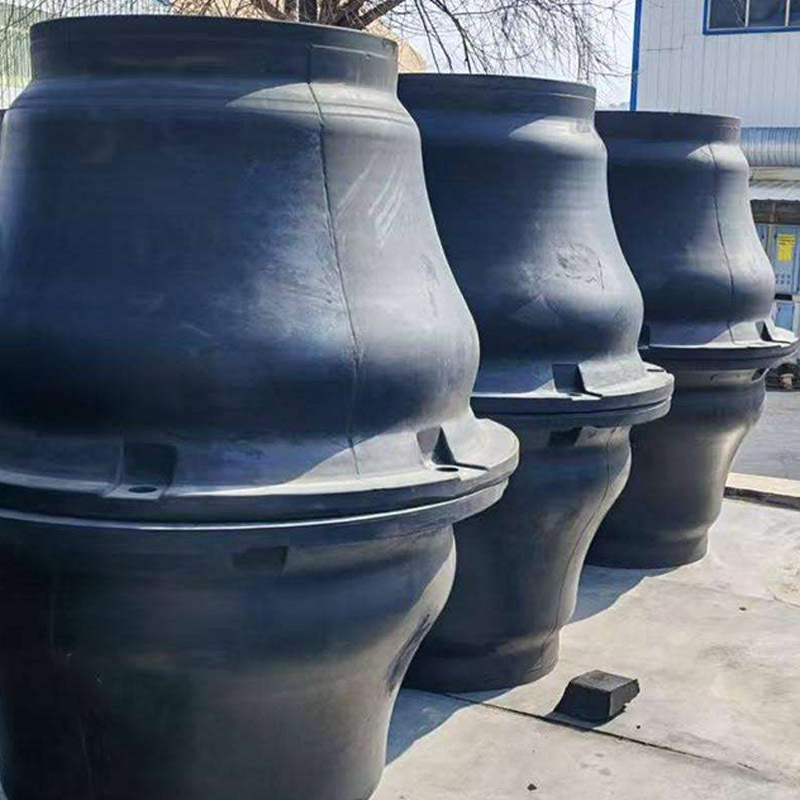

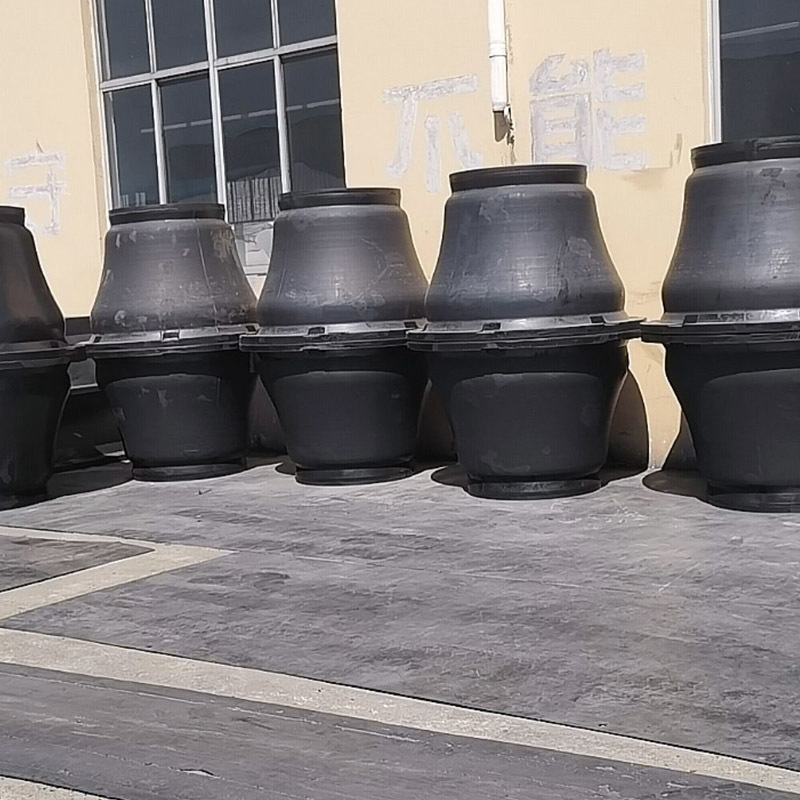

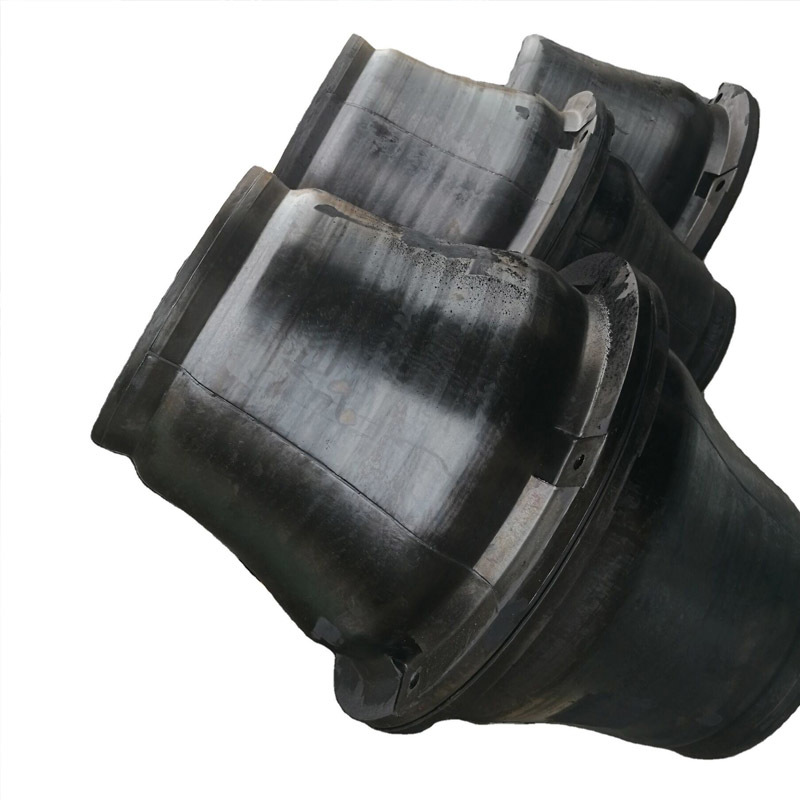

أجهزة الحواجز المطاطية المخروطية هي أنظمة رصيف ذات سعة عالية مصممة لاستيعاب السفن الكبيرة للغاية مع طاقات رصيف شديدة.ملامحها المخروطية المتقدمة تعظيم كفاءة امتصاص الطاقة في حين التحكم في قوى رد الفعل المنقولة إلى هياكل الرصيف.
المصنوعة من المطاط البحري عالي الجاذبية ، تدعم هذه المدافع سفن النزوح الثقيلة التي تتجاوز 200،000 DWT. يضمن الهندسة توزيع الحمل التدريجي وتقليل ضغط الذروة.أقطار وارتفاعات مخصصة متاحة لمحطات حاويات فائقة الكبر والمرافق البحرية.
دراسة الحالة محطة تصدير الغاز الطبيعي المسال
تطلب محطة تصدير الغاز الطبيعي المسال نظام حفر قادر على استيعاب 170,000 متر مكعب من ناقلات الغاز الطبيعي المسال بأمان تحت قيود صارمة لقوة رد الفعل لحماية أسلحة التحميل.
وقد زودت شركة هونغروونتونغ مارين بمحركات حفر مطاطية مخروطية واسعة النطاق مع معايير قوة رد فعل محسنة.أكدت القياسات بعد التثبيت انخفاض الإجهاد الهيكلي وتحسين استقرار المحاذاة أثناء عمليات الرصيفتحسنت كفاءة التشغيل، وزادت هامش السلامة بشكل كبير.
المواصفات
| اسم المنتج | أجهزة إدارة المواد المطاطية |
| الاسم التجاري | هونغروتونغ مارين |
| المواد | NR عالي الجودة |
| المعيار | (بيانك) ، (هجت) |
| وسائد الوجه | UHMW-PE متاح |
| الشهادات | BV، ABS، DNV، LR، SGS، RS، CCS |
| صناعة المعدات الأولية | مرحباً بك |
| تفاصيل التعبئة | أكياس بلاستيكية ثم إلى المنصة / حسب طلبك |
| قدرة الإنتاج | 3000 قطعة شهرياً |
| وقت التنفيذ | 7 أيام لأدوات النموذج الأولي وعينات، 14 يوم للصناعة القالب، 14-28 يوما لMOQ |
| شروط الدفع | ت / ت، L / C، باي بال، ويسترن يونيون |
| مواصفات المطاط | ASTM D2000، SAE J200 |
| النموذج | هـ | h | F | د | ق | W | d-m | د-ن |
| مخروط | [م] | [م] | [م] | [م] | [م] | [م] | [م] | [م] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | الـ M16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
الخصائص
قدرة امتصاص طاقة عالية للغاية
يسمح الملف المخروطي بقدرة الانحراف الكبيرة مع الحفاظ على قوة رد الفعل الخاضعة للسيطرة ، مما يجعلها مناسبة للسفن الضخمة ذات الطاقة الحركية العالية.
أداء قوة التفاعل المسيطر عليها
تحسين الهندسة يضمن حماية هياكل جدران الرصيف من نقل القوة المفرط. وهذا أمر بالغ الأهمية للمحطات الحساسة مثل المنشآت الغازية المسالة والبتروكيماوية.
توزيع الضغوط الداخلية المعززة
يتم تطبيق تحليل العناصر النهائية أثناء التصميم لتحسين توزيع الإجهاد ومنع النقاط الضعيفة الهيكلية.
التوافق مع الألواح الأمامية الكبيرة
يسمح التصميم بالاندماج مع الألواح الأمامية الفولاذية الثقيلة والوسائد UHMW-PE السميكة لمناطق اتصال هيكل السفينة الكبيرة.
التطبيقات
محطات الغاز الطبيعي المسال والبتروكيماويات
عندما يكون التحكم الصارم في التفاعل وحماية الهيكل إلزامية.
محطات الحاويات الضخمة
التعامل مع سفن الحاويات الكبيرة جداً ذات التنقلات القصوى.
موانئ المياه العميقة
مصممة لظروف ركوب الطاقة العالية في البحر
لماذا تختار شركة هونغرونتونغ مارين
خبرة التصميم ذات القدرة العالية
الخبرة الواسعة في تصميم أنظمة المدافع للسفن الكبيرة للغاية تضمن أداءً موثوقًا عالي الطاقة.
دعم تحليل العناصر النهائية
تستخدم أدوات المحاكاة المتقدمة للتحقق من صحة توزيع الإجهاد وخصائص التشوه.
قدرة الإنتاج على نطاق واسع
مرافق التصنيع تدعم إنتاج المدافع الضخمة مع مراقبة جودة متسقة.
الامتثال الصارم للمعايير الدولية
يتم تصنيع المنتجات وفقًا للمبادئ التوجيهية المعتمدة للهندسة البحرية.
الأسئلة الشائعة
1هل أجهزة التفريط المطاطية ذات المخروط مناسبة لمحطات الغاز الطبيعي المسال؟
نعم، تم تصميمها لتوفير امتصاص طاقة عالية مع قوى رد فعل خاضعة للسيطرة المطلوبة في منشآت الغاز الطبيعي المسال.
2ما هي أحجام السفن التي يمكنهم استيعابها؟
يمكن تصميمها للسفن التي تتجاوز 200،000 DWT اعتمادا على حسابات المشروع.
3هل يمكن تخصيص قوة التفاعل؟
نعم، يمكن تعديل معايير الأداء خلال مرحلة التصميم.
4هل يدعمون الاندماج مع الألواح الأمامية؟
نعم، فهي متوافقة مع أنظمة لوحة ثقيلة.
5كم من الوقت يستغرق التصنيع للأحجام الكبيرة؟
الجداول الزمنية للإنتاج تعتمد على الأبعاد ولكن يتم جدولة وفقا لمتطلبات المشروع.
