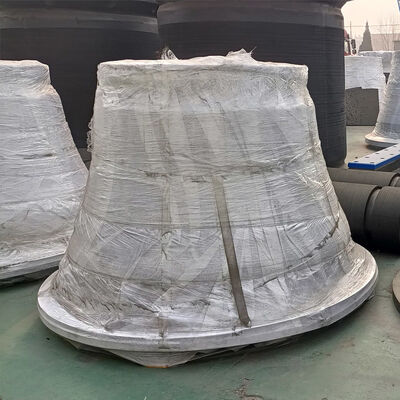

حاجز مطاطي للميناء، هيكل شديد التحمل، أداء مستقر، تركيب سهل
الوصف
حواجز مخروطية مطاطية هي أنظمة حماية رصيف معيارية عالية الكفاءة مصممة خصيصًا لمشاريع بناء الموانئ واسعة النطاق وتحديث البنية التحتية التي تتطلب قابلية تكيف هيكلي وكفاءة في التركيب.
توفر الهندسة المخروطية امتصاصًا فائقًا للطاقة لكل وحدة ارتفاع مع الحفاظ على نقل قوة رد فعل متحكم فيه إلى جدران الأرصفة. تُصنع هذه الحواجز من مطاط عالي الأداء من الدرجة البحرية مع سلاسل بوليمر مقواة وتقنية تشتت الكربون الأسود، وهي مصممة لضمان الاستقرار الميكانيكي طويل الأمد في ظل ظروف الضغط المحوري والزاوي والانضغاطي.
تتراوح الأحجام القياسية من 500 مم إلى 2000 مم في الارتفاع، مع توفر تخصيص كامل لاستيعاب تخطيطات الأرصفة الفريدة، وقيود الأحمال الهيكلية، ومتطلبات تكامل الألواح الأمامية. يسمح نظام التركيب المعياري بالترسيخ والمحاذاة المبسطة أثناء التركيب، مما يقلل من تعقيد البناء في الموقع ويقلل من وقت التوقف عن العمل أثناء عمليات التحديث.
تعتبر حواجز المخروط المطاطي مناسبة بشكل خاص لمحطات الحاويات، وأرصفة RoRo، وقواعد الخدمة البحرية، والموانئ التجارية متعددة الأغراض حيث تكون كفاءة التركيب والتوافق الهيكلي والموثوقية التشغيلية طويلة الأمد معايير أداء أساسية.
دراسة حالة - مشروع توسعة رصيف معياري
كان ميناء حاويات ساحلي يخضع لتوسعة مرحلية يتطلب إضافة رصيفين جديدين مع الحفاظ على العمليات في مناطق الرسو النشطة المجاورة. واجه المقاول الهندسي جداول زمنية صارمة للتركيب وقيودًا هيكلية بسبب الهندسة الحالية لجدار الرصيف وأنظمة التثبيت المدمجة.
قدمت Hongruntong Marine وحدات حواجز مخروطية مطاطية مع تكوينات مسامير مصممة مسبقًا متوافقة مع تخطيط التثبيت الحالي. تضمن التصميم ألواحًا أمامية قابلة للتعديل وقوالب محاذاة لتسريع دقة التركيب.
تم تقليل وقت التركيب لكل وحدة بشكل كبير مقارنة بأنظمة الحواجز التقليدية، مما سمح للمقاول بإكمال تشغيل الرصيف قبل الموعد المحدد. أكد الاختبار التشغيلي أداء امتصاص الطاقة الموحد عبر جميع الوحدات. كما سمح التكوين المعياري بالاستبدال المبسط المستقبلي لوحدات الحواجز الفردية دون تفكيك المكونات المجاورة.
المواصفات
| اسم المنتج | حواجز مخروطية مطاطية |
| اسم العلامة التجارية | Hongruntong Marine |
| المادة | مطاط طبيعي عالي الجودة |
| المعيار | PIANC, HGT |
| وسادات الوجه | متوفر UHMW-PE |
| الشهادات | BV, ABS, DNV, LR, SGS, RS, CCS |
| OEM / ODM | مرحباً |
| تفاصيل التعبئة | أكياس بلاستيكية من البولي إيثيلين ثم على منصة نقالة / حسب طلبك |
| القدرة الإنتاجية | 3000 قطعة شهريًا |
| وقت التسليم | 7 أيام لأدوات النماذج الأولية والعينات، 14 يومًا لقالب الإنتاج، 14-28 يومًا للحد الأدنى لكمية الطلب |
| شروط الدفع | T/T, L/C, Paypal, Western Union |
| مواصفات المطاط | ASTM D2000, SAE J200 |
| الموديل | H | h | F | D | Q | W | d-m | d-n |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
الميزات
تصميم تكامل هيكلي معياري
تم تصميم حواجز المخروط المطاطية كمكونات معيارية يمكن دمجها في أنظمة حواجز شاملة. يتم تصنيع كل وحدة بتفاوتات أبعاد دقيقة لضمان توافق المحاذاة مع إطارات الواجهة الفولاذية، ووسادات UHMW-PE، وتجميعات السلاسل، ومسامير التثبيت.
يسمح هذا المفهوم المعياري بتركيب وحدات الحواجز الفردية أو استبدالها أو ترقيتها بشكل مستقل، مما يقلل من تعطيل المكونات الهيكلية المجاورة. بالنسبة لخطوط الأرصفة الطويلة التي تمتد لمئات الأمتار، فإن هذا يحسن بشكل كبير مرونة الصيانة وكفاءة إدارة دورة الحياة.
تم تصميم الواجهة الهيكلية بين جسم المطاط ولوحة التركيب لتوزيع الإجهاد بشكل موحد، مما يمنع تركيز إجهاد التعب الموضعي حول مناطق المسامير.
كفاءة التركيب وتقليل التعقيد في الموقع
يضمن تصميم القاعدة المحسن وضعًا مستقرًا أثناء التركيب، مما يقلل من الحاجة إلى دعامات مؤقتة مفرطة أو تصحيحات محاذاة. تبسط مواضع المسامير المحددة مسبقًا وأنماط التضمين القابلة للتخصيص التنسيق مع المقاولين المدنيين.
مقارنة بأنظمة الحواجز القديمة التي تتطلب تعديلات معقدة للإطار الفولاذي، يمكن تركيب حواجز المخروط المطاطي باستخدام إجراءات تركيب قياسية. هذا يقلل من وقت الرافعة، وساعات العمل، ومخاطر البناء الإجمالية. بالنسبة لمشاريع التحديث، يمكن إجراء تقييمات التوافق مسبقًا لتقليل التعديلات الهيكلية غير المتوقعة.
التوافق مع أنظمة الألواح الأمامية الكبيرة
غالبًا ما تتطلب الموانئ الحديثة عالية السعة ألواحًا أمامية فولاذية لتوزيع ضغط هيكل السفينة على مساحات سطح أكبر. تم تصميم حواجز المخروط المطاطي خصيصًا لدعم هذه الأنظمة من خلال الحفاظ على خصائص تشوه مستقرة حتى تحت أحمال الألواح الموزعة.
تضمن الهندسة أن يظل الانضغاط متماثلًا حتى عند نقل القوة عبر الألواح الفولاذية الثقيلة. يعزز هذا التوافق حماية السفينة مع الحفاظ على السلامة الهيكلية لكل من جدار الرصيف وأجهزة التركيب.
الاستقرار الهيكلي طويل الأمد تحت الأحمال المعقدة
بالإضافة إلى الضغط المحوري، فإن حواجز المخروط المطاطي قادرة على مقاومة الأحمال الانضغاطية والزاوية المشتركة الناتجة عن انجراف السفينة، وحركة المد والجزر، وقوى الرياح. تمنع القاعدة العريضة عدم الاستقرار والانبعاج تحت الإجهاد الجانبي.
يضمن التحقق من تصميم العناصر المحدودة أن يظل تركيز الإجهاد داخل جسم المطاط ضمن الحدود الآمنة تحت أقصى ضغط مقنن. يقلل هذا الاستقرار الهيكلي طويل الأمد من خطر تدهور الأداء المفاجئ خلال فترة الخدمة.
التطبيقات
مشاريع محطات الحاويات الجديدة
مثالي لمشاريع بناء الموانئ واسعة النطاق التي تتطلب أنظمة حواجز معيارية موحدة لخطوط الأرصفة الطويلة.
تحديث وتحديث الموانئ القائمة
مناسب لترقية أنظمة الحواجز القديمة مع الحفاظ على استمرارية التشغيل. يقلل التركيب المعياري من وقت التوقف عن العمل.
أرصفة RoRo ومتعددة الأغراض
قابل للتطبيق في المرافق التي تتطلب فيها أشكال هياكل السفن المتغيرة أنظمة حواجز مدعومة بألواح قابلة للتكيف.
لماذا تختار Hongruntong Marine
قدرة تكامل النظام الكامل
لا تقوم Hongruntong Marine بتوريد الحواجز المطاطية فحسب، بل توفر حلول تكامل نظام كاملة. تنسق فرق الهندسة مواصفات جسم المطاط مع الألواح الأمامية الفولاذية، وأنظمة السلاسل، وتخطيطات التثبيت، والقيود الهيكلية لجدران الأرصفة.
يتم إعداد رسومات ورش عمل مفصلة وأدلة تركيب لتتوافق مع جداول الهندسة المدنية. يقلل هذا النهج المتكامل من أخطاء التنسيق بين الموردين والمقاولين أثناء البناء.
تصنيع دقيق مع تحكم في الأبعاد
يتم تصنيع كل حاجز مخروطي مطاطي باستخدام معدات قولبة بالضغط معايرة لضمان الاتساق الأبعادي عبر دفعات الإنتاج الكبيرة. يضمن التحكم الدقيق في التفاوتات المحاذاة السلسة عند تركيب صفوف طويلة من الحواجز على طول جدران الأرصفة الممتدة.
يقلل الدقة الأبعاد من متطلبات التعديل الميداني ويمنع تأخيرات التركيب.
تخصيص قائم على المشروع ولوجستيات مرنة
بالنسبة لمشاريع البناء المرحلية، يمكن لـ Hongruntong Marine ترتيب جداول إنتاج وتسليم مرحلية تتوافق مع جداول المقاولين. يمكن دمج قوالب مسامير التثبيت المخصصة، والمكونات الفولاذية المدمجة، ومركبات المركبات المتخصصة بناءً على متطلبات هندسة المشروع.
يدعم هذا المرونة مشاريع تطوير البنية التحتية المعقدة ذات المتطلبات الزمنية الصارمة.
الدعم الفني طوال التركيب والتشغيل
تقدم الشركة استشارات فنية أثناء التركيب، بما في ذلك مواصفات عزم الدوران الموصى بها، وإجراءات شد المثبتات، وإرشادات الفحص الهيكلي.
بعد التشغيل، يضمن الاتصال الفني المستمر حصول العملاء على الدعم لتخطيط الفحص، وجدولة الصيانة، وتوافق التوسعات المستقبلية. يعزز نهج الشراكة طويل الأجل هذا موثوقية المشروع والثقة التشغيلية.
الأسئلة الشائعة
1. هل يمكن تركيب حواجز المخروط المطاطي على مراحل أثناء مشاريع توسعة الموانئ؟
نعم، يسمح التصميم المعياري بالتركيب المرحلي المتوافق مع جداول البناء، مما يجعلها مناسبة لتطوير الأرصفة المرحلية.
2. هل هي متوافقة مع تخطيطات مسامير التثبيت الحالية في مشاريع التحديث؟
في كثير من الحالات تكون كذلك، شريطة أن يؤكد التقييم الهيكلي توافق المحاذاة وقدرة التحمل. يمكن أيضًا تصنيع تكوينات مسامير مخصصة إذا لزم الأمر.
3. كيف يفيد التصميم المعياري الصيانة طويلة الأجل؟
يمكن استبدال وحدات الحواجز الفردية بشكل مستقل دون تفكيك خط الحواجز بأكمله، مما يقلل بشكل كبير من وقت توقف الصيانة.
4. هل تدعم هذه الحواجز الألواح الأمامية الفولاذية الكبيرة؟
نعم، تم تصميمها خصيصًا لتعمل بكفاءة عند دمجها مع أنظمة الألواح الأمامية شديدة التحمل.
5. هل يتوفر توجيه فني في الموقع أثناء التركيب؟
نعم، يتم توفير الوثائق الفنية ودعم الاستشارات لضمان التركيب الصحيح واستقرار الأداء طويل الأمد.
