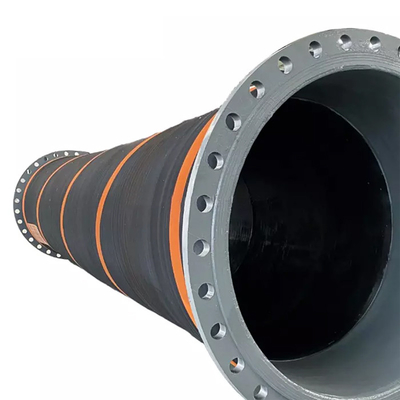

OCIMF2009 قياسي 15Bar STS زيت خرطوم 10 "NBR مادة للنقل من سفينة إلى سفينة
وصف
STS Hose للمطالبة بعمليات النقل من سفينة إلى أخرى في صناعة النفط والغاز.
يتم توصيل الناقلتين في تطبيق من سفينة إلى سفينة بخيوط خراطيم قوية ومرنة تضمن ضد التآكل التشغيلي الشديد خلال فترة حياتها.يمكن أن يؤدي تكرار الرفع والانحناء والطي والخضوع للقوى الديناميكية لحركات السفينة في البحر إلى عوامل الحمل والضغط داخل الخرطوم.لذلك من الضروري التعامل مع هذا النوع من الخراطيم وتخزينه وفحصه واختباره بشكل صحيح ومنتظم للحفاظ على توقعات عمر تصميم هذه الخراطيم.
بناء
الأنبوب الداخلي: NBR المقاوم للزيت وأنبوب داخلي من المطاط الصناعي.الطبقة الداخلية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لتكون مقاومة طويلة الأمد للسوائل وظروف العمل.
التعزيز: تقوية مضفرة أو لولبية ، مصنوعة من نسيج عالي الشد مع لولب من الفولاذ المقاوم للصدأ.سلك فولاذي حلزوني شديد الشد لتحمل الضغط العالي مع السماح بمرونة الخرطوم.
الغطاء الخارجي: غطاء خارجي من المطاط الصناعي مقاوم للزيت والطقس.الطبقة الخارجية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لحماية التعزيز من الظروف المحيطة والتلف الميكانيكي.
شفة: تُستخدم شفة الأنبوبة ANSI150 ZINC المطلية في جميع أنحاء العالم لتوصيل خراطيم الضغط العالي عادةً بالمضخات والمحركات والأسطوانات ، حيث تخضع مجموعات الخراطيم لتحميلات ضغط كبير.ANSI B16.5 Class 150 Flange لمعالجة السوائل بأمان.مصممة للأمان والسهولة مع الحد الأدنى من تدخل المشغل.
تحديد
| اسم المنتج | OCIMF2009 قياسي 15Bar STS زيت خرطوم 10 "NBR مادة للنقل من سفينة إلى سفينة |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-STS12 " |
| مواد | جودة عالية NBR ، NR ، SBR |
| اساسي | OCIMF2009 ، EN1765 |
| قطر الدائرة | 8 "إلى 24" |
| طول | 11800 ملم |
| خدمة المعالجة | صب ، قطع |
| فترة الحياة | 15-20 سنة |
| خدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| طلب | STS ، شحن ، ناقلة ، إلخ |
| قطر داخلي | من 6 إلى 16 بوصة |
| ضغط التصميم | من 15 إلى 21 بار |
| الأعلى.الطول المتاح | حتى 12.2 مترًا (40 قدمًا) |
| تصميمات | هاردوال أو منعكس |
| كهربائيا | مستمر / متقطع |
سمات
1. عالية القدرة على الصمود.
2. تجميعات مخصصة.
3. وصلات مدمجة.
4. العلامات التجارية الدائمة.
التطبيقات
● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
مزايا
بطانة
مطاط النتريل الأسود لنقل النفط الخام والمنتجات البترولية السائلة الأخرى ذات المحتوى العطري الأقصى بنسبة 50٪.نطاق درجة الحرارة -20 درجة مئوية إلى + 80 درجة مئوية (-4 درجة فهرنهايت إلى 176 درجة فهرنهايت).
نظام اقتران
حلمات مدمجة من الصلب الكربوني المفلكن مع حواف رقبة ملحومة أو ملحومة برقبة مجلفنة ASTM A105 ANSI B16.5 150 رطلاً.الحفريات الأخرى متوفرة.
تعزيز
طبقات متعددة من أسلاك الإطارات الاصطناعية عالية القوة تعطي الضغط ومقاومة التعب ومرونة الارتداد ؛التأكد من أن الخرطوم يستأنف المقطع العرضي الدائري وخصائص الأداء بعد الالتواء المؤقت الذي قد يحدث أثناء التشغيل.متوافر كهربائيًا مستمر أو متقطع.
تاكيد الجودة
تم تصميم خراطيم الزيت A486 وفقًا لـ BSEN 1765: 2004 type L15 و OCIMF STS Transfer Guide.تم اختبار الدليل حتى 1.5 × ضغط العمل مع إصدار شهادات الاختبار والمواد.
