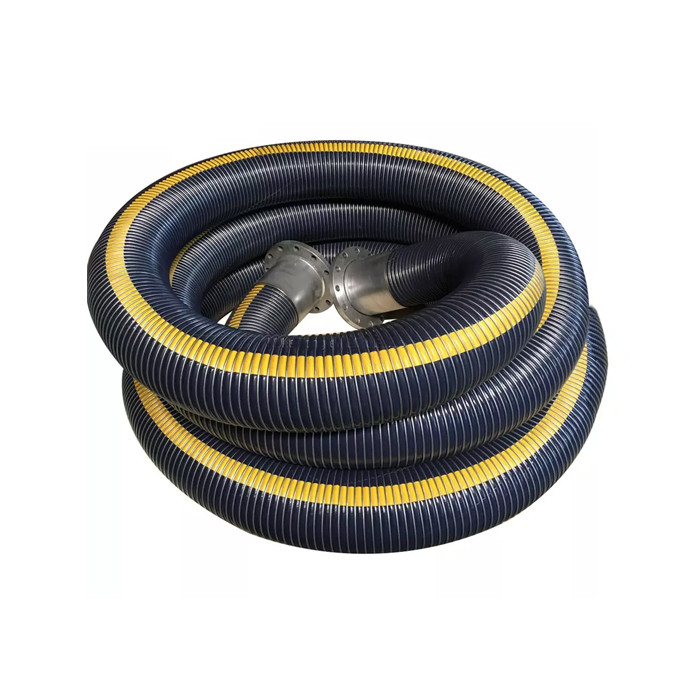

EN13766 المواصفات STS خرطوم مرن الضغط العالي 21Bar لنقل النفط
وصف
تم تصميم خرطوم STS المركب الأبيض متعدد الغاز الطبيعي المسال خصيصًا للاستخدام في الخارج في الظروف القاسية ، مثل عمليات الشحن إلى السفينة حيث يتم تفريغ الغاز الطبيعي المسال عند درجة حرارة -164 درجة مئوية.يمكن استخدام خرطوم STS المركب في عمليات مختلفة مثل جنبًا إلى جنب والتفريغ الترادفي.هذه الخراطيم مناسبة أيضًا كخط عودة بخار مع أنظمة نقل أخرى مثل أذرع التحميل وأنظمة خطوط الأنابيب المرنة.
تم اعتماد خراطيم STS من قبل العديد من المجتمعات مثل DNV-GL و Bureau Veritas (BV) و American Bureau of Shipping (ABS) وفقًا للمواصفة EN 1474-II و EN 12434. هذه الخراطيم جاهزة للاستخدام في الأنظمة المعتمدة من EN 1474-III حول العالم.أثبت برنامج الاختبار الممتد مع TNO و Shell وسنوات عديدة من الخبرة التشغيلية أن خراطيم STS البيضاء المركبة متعددة الغاز الطبيعي المسال موثوقة.إلى جانب ذلك ، فهي أيضًا آمنة للاستخدام في جميع أنواع الظروف الديناميكية بما في ذلك عمليات النقل البحري للغاز الطبيعي المسال من سفينة إلى سفينة.
تحديد
| اسم المنتج | EN13766 المواصفات STS خرطوم مرن الضغط العالي 21Bar لنقل النفط |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-ST10IN |
| مواد | أعلى مستوى PTFE |
| اساسي | EN13765 / EN13766 |
| عامل الأمان | 6: 1 |
| خدمة المعالجة | صب |
| أداء | مقاومة الشيخوخة ، مقاومة الأوزون ، مقاومة الزيت |
| اللون | أي لون على ما يرام |
| تنسيق الرسم | متوفر حسب التصميم في الإنتاج |
| طَرد | كيس من البلاستيك الداخليالمنصات الخارجية القياسية ، حالة خشبية أو حسب الطلب الخاص بك |
| إستعمال | محطات متعددة الأغراض ، منحدرات RoRo ، محطات سفن الركاب ، البارجة |
| خدمة | خدمة استجابة سريعة ودافئة يقدمها فريق مبيعات التصدير المحترف الذي يتمتع بخبرة سنوات عديدة في التعامل مع الصادرات إلى الولايات المتحدة وأوروبا وأستراليا ودول أخرى. |
| نموذج | أبعاد | ضغط العمل | عامل الأمان | الانحناء الشعاع | وزن | طول | ||
| مركب | [مم] | [بوصة] | [شريط] | [psi] | [كلغ] | [م] | ||
| DF-CH20 | 20 | 3/4 بوصة | 16 | 230 | 6: 1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1 بوصة | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2 بوصة | 16 | 230 | 6: 1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4 بوصة | 16 | 230 | 6: 1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 بوصة | 16 | 230 | 6: 1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8 بوصة | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 بوصة | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * ملاحظة: يمكن تخصيص أحجام مختلفة وفقًا للمتطلبات. | ||||||||
سمات
1. متوافق تمامًا مع EN13765 و 13766.
2. مرونة كبيرة وصغيرة نصف قطر الانحناء.
3. مقاومة الزيوت الكيميائية.
4. الفولاذ المقاوم للصدأ / HDG اقتران / شفة اختياري.
التطبيقات
● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
● ناقلة نفط
مزايا

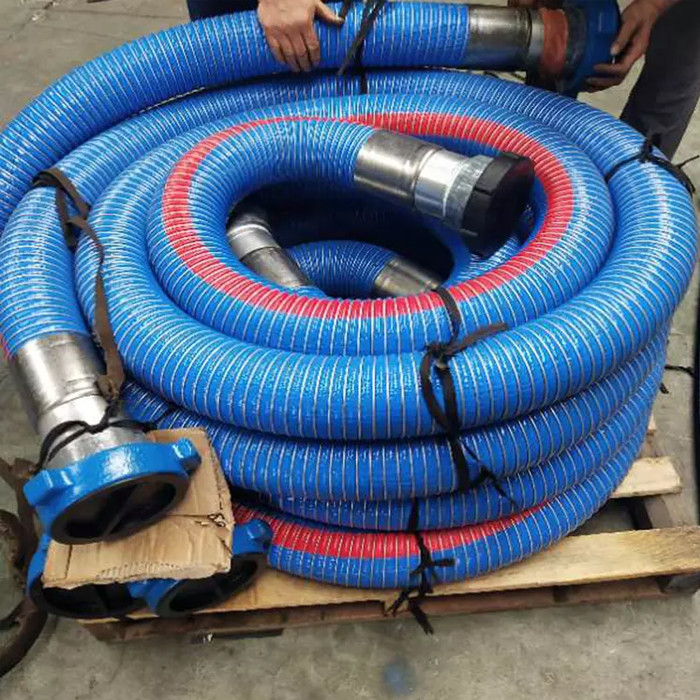

مجموعات الخراطيم
نظرًا لاستخدام وسائل النقل الخطرة في كثير من الأحيان ، يوصى باستخدام الخرطوم المركب فقط مع التركيبات المثبتة بشكل صحيح.عادة ما يتم تركيب الخراطيم المركبة بطريقة الجلد أو التجعيد الخارجي.جميع الخراطيم لها عامل أمان 6 إلى 1.
اختبارات
يجب اختبار ضغط جميع مجموعات الخراطيم هيدروليكيًا لمرة ونصف من الحد الأقصى لضغط العمل الموصى به واختبارها كهربائيًا لتأكيد الاستمرارية لكل:
- AS2683 ، AS2594 ، AS1180 ، AS2117
- BSEN13765: 2010 ، BS5842: 1980
- EN13766: 2010 ، EN ISO 8031: 2009 ، EN ISO 1402

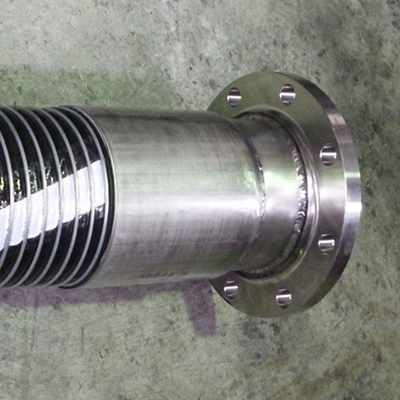

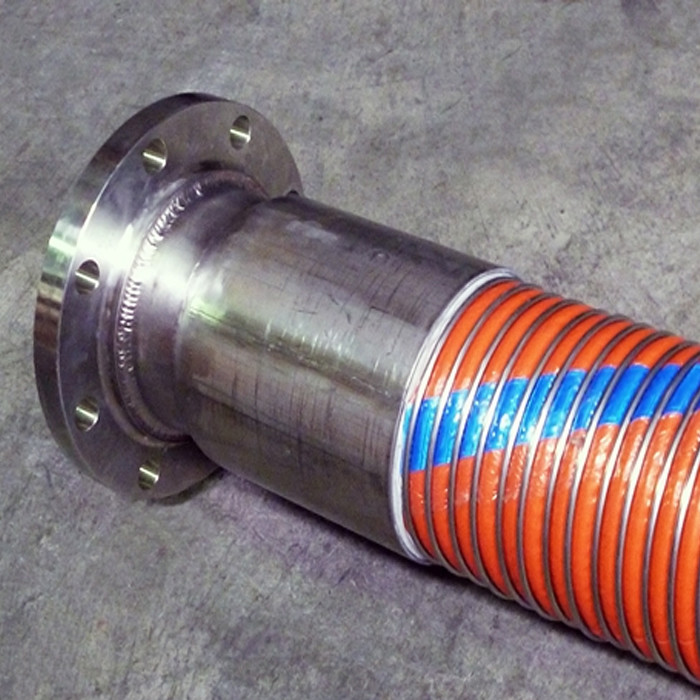

توصيلات
يمكن توفير مجموعة واسعة من التركيبات مثل Camlocks ، والتجهيزات الملولبة ، والشفاه ، إلخ.
تركيبات المواد - الفولاذ المقاوم للصدأ ، الألومنيوم ، مخصص.
