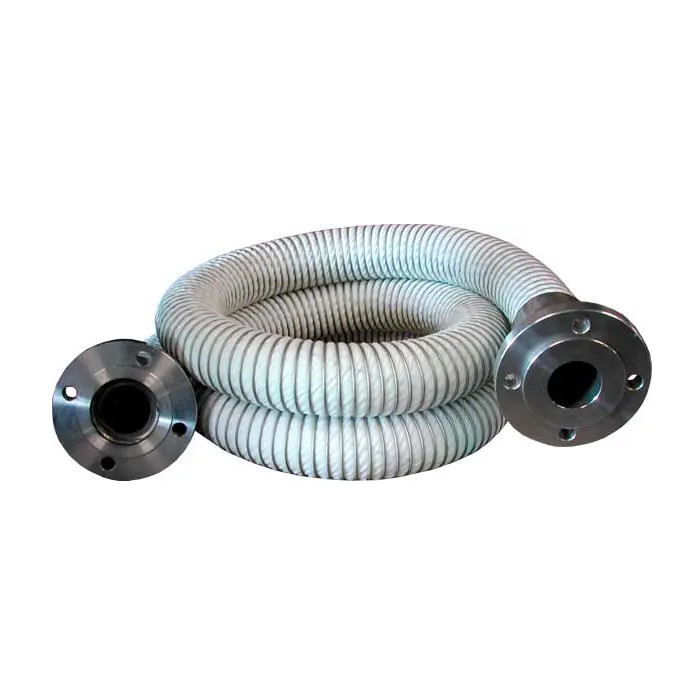

EN13766 مواصفات خرطوم STS المركب لنقل النفط من سفينة إلى سفينة
وصف
مصمم خصيصًا للنقل تحت الشفط أو الضغط لأنواع مختلفة من المنتجات الكيميائية.خرطوم STS جيد للمواد الكيميائية القائمة على المذيبات في البيئات غير المسببة للتآكل.إنها مناسبة لتحميل وتفريغ شاحنة الصهريج ، وخزان التخزين ، وفي المصانع والتطبيقات البحرية.
تطبق خراطيم STS المركبة DockFender مجموعة متنوعة من نقل السوائل في الزيت ومحطات الخزانات الكيميائية واسترداد البخار LPG وناقلات LNG وما إلى ذلك.تجعل البنية القوية والمتينة وخفيفة الوزن والمرونة من السهل التشغيل والتعامل مع جميع الجوانب.
نظرًا لأننا إحدى الشركات العالمية الرائدة في خراطيم STS المركبة / اقتران سريع / بكرة خرطوم / خرطوم مرن ومعدني ، فنحن على ثقة من أن مستوى المنتجات لا يعلى عليه.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CH150 |
| اسم المنتج | EN13766 مواصفات خرطوم STS المركب لنقل النفط من سفينة إلى سفينة |
| اللون | أسود / رمادي / أزرق ، إلخ |
| مواد | عالية الأداء PTFE |
| الفئة العمرية | 15-20 سنة |
| بحجم | حسب الطلب |
| إستعمال | نقل النفط STS |
| سطح | ماتي / ناعم |

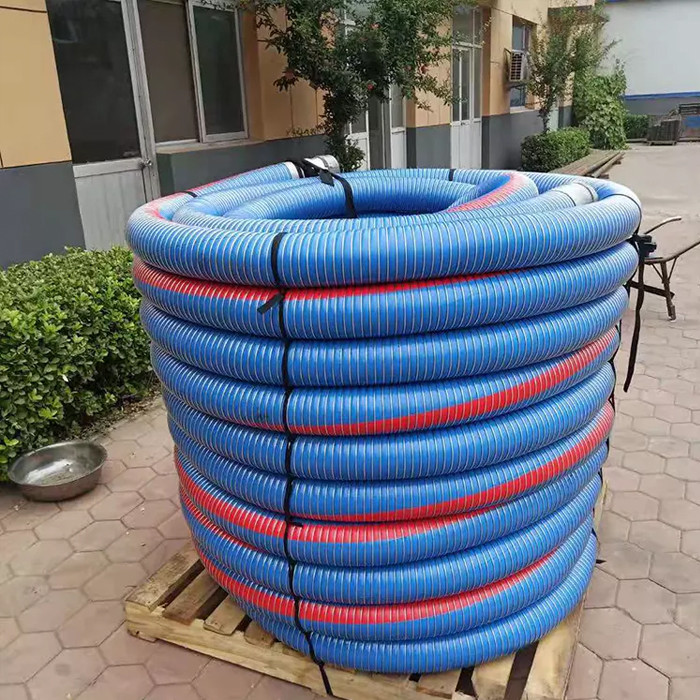

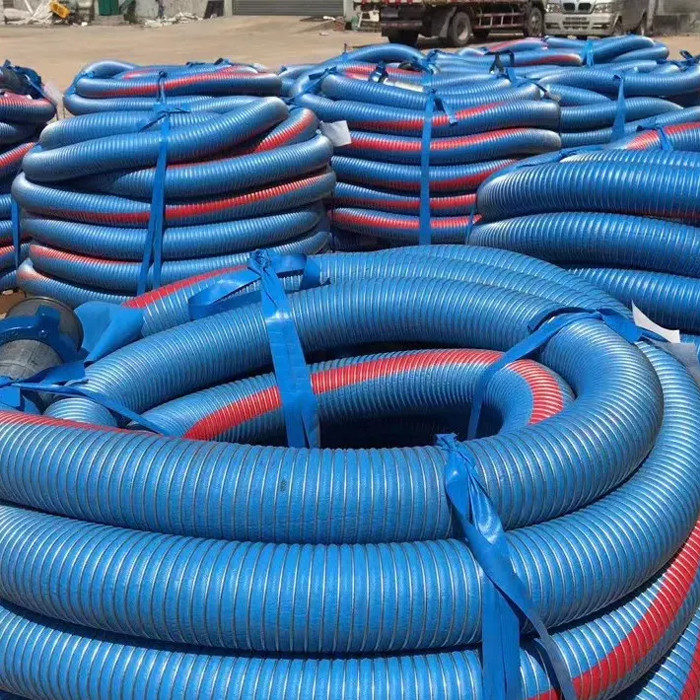

| التعبئة | البليت أو حالة خشبية |
| الكلمات الدالة | خرطوم STS / خرطوم STS مركب |
| نموذج | أبعاد | ضغط العمل | عامل الأمان | الانحناء الشعاع | وزن | طول | ||
| مركب | [مم] | [بوصة] | [شريط] | [psi] | [كلغ] | [م] | ||
| DF-CH20 | 20 | 3/4 بوصة | 16 | 230 | 6: 1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1 بوصة | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2 بوصة | 16 | 230 | 6: 1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4 بوصة | 16 | 230 | 6: 1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 بوصة | 16 | 230 | 6: 1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8 بوصة | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 بوصة | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * ملاحظة: يمكن تخصيص أحجام مختلفة وفقًا للمتطلبات. | ||||||||
سمات
1. مقاومة جيدة للضغط الإيجابي والسلبي.
2. وظيفة التفريغ الكهروستاتيكي.
3. يمكن أن تتحمل الضغط العالي ، مقاومة التآكل.
4. مقاومة درجات الحرارة العالية.
5. لديها مقاومة جيدة للزيت ومقاومة للتآكل الكيميائي.
6. استخدام التقارب قوي ، أشعر أنني بحالة جيدة ، لا تلتصق ، ملونة.
التطبيقات

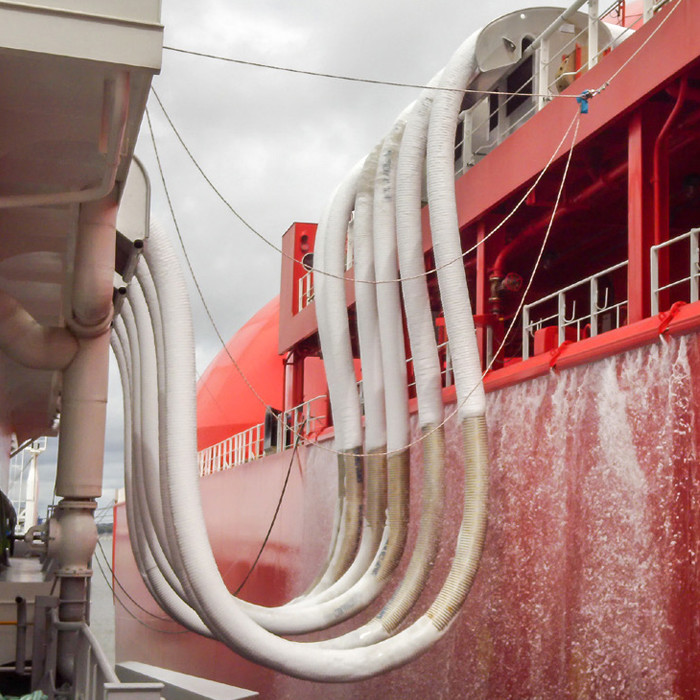

● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
● ناقلة نفط
مزايا
مجموعات الخراطيم
نظرًا لاستخدام وسائل النقل الخطرة في كثير من الأحيان ، يوصى باستخدام الخرطوم المركب فقط مع التركيبات المثبتة بشكل صحيح.عادة ما يتم تركيب الخراطيم المركبة بطريقة الجلد أو التجعيد الخارجي.جميع الخراطيم لها عامل أمان 6 إلى 1.
اختبارات
يجب اختبار ضغط جميع مجموعات الخراطيم هيدروليكيًا لمرة ونصف من الحد الأقصى لضغط العمل الموصى به واختبارها كهربائيًا لتأكيد الاستمرارية لكل:
- AS2683 ، AS2594 ، AS1180 ، AS2117
- BSEN13765: 2010 ، BS5842: 1980
- EN13766: 2010 ، EN ISO 8031: 2009 ، EN ISO 1402
توصيلات
يمكن توفير مجموعة واسعة من التركيبات مثل Camlocks ، والتجهيزات الملولبة ، والشفاه ، إلخ.
تركيبات المواد - الفولاذ المقاوم للصدأ ، الألومنيوم ، مخصص.
