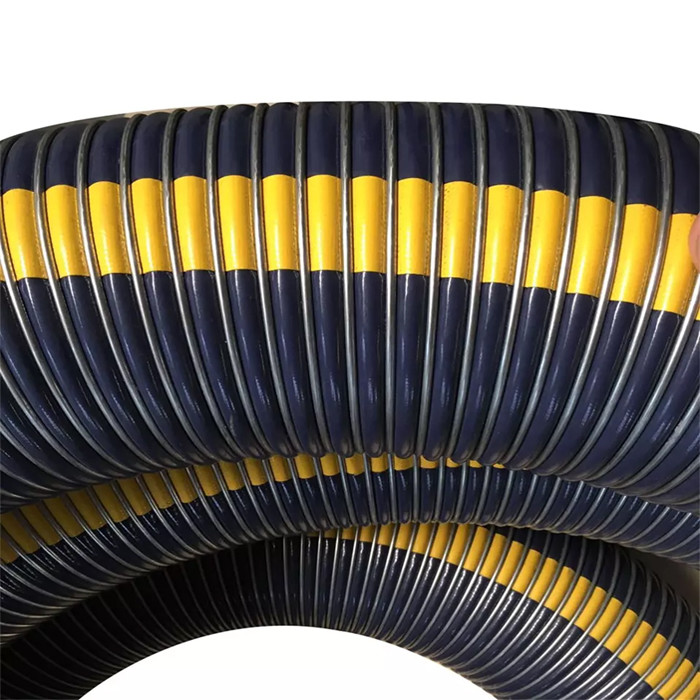

خرطوم الزيت STS عالي الضغط EN13766 سلك صلب خرطوم مركب مرن معتمد
وصف
تعد أنظمة النقل الموثوقة عنصرًا أساسيًا في تطوير تقنية LNG العائمة.قد يثبت خرطوم STS متعدد المركبات أنه حل موثوق وفعال من حيث التكلفة.نفذت TNO ، المنظمة الهولندية لأبحاث العقود ، برنامج اختبار مكثف على الخرطوم متعدد المركبات من Gutteling BV لنقل الغاز الطبيعي المسال من سفينة إلى سفينة (STS).وقد أدى ذلك إلى تأهيل الخرطوم وفقًا للمواصفة EN1474-part 2.
يعد خرطوم STS المركب أول منتج تم تأهيله وفقًا لهذا المعيار الجديد المعتمد دوليًا.تم إجراء برنامج الاختبار بالتعاون الوثيق مع Gutteling BV و EXMAR و DNV.ركز على السلوك الميكانيكي والتدفق في ظروف التشغيل المحيطة والمبردة.بالإضافة إلى متطلبات EN1474 ، يتم تنفيذ برنامج اختبار متعدد المستويات ، ويتم اختبار المزيد من العينات وتطبيق مجموعات تحميل أكثر شدة.كان الغرض هو توفير مجموعة بيانات تتيح تأهيل نظام النقل وفقًا للمواصفة EN1474-part 3.
تحديد
| مواد | PTFE ، أسلاك الفولاذ المجلفن ، قماش بوليستر مطلي بالبلاستيك |
| اسم المنتج | خرطوم الزيت STS عالي الضغط EN13766 |
| بحجم | DF-CH80 |
| سلك داخلي | الفولاذ المقاوم للصدأ 316 |
| بطانة | مادة البولي أميد |
| الذبيحة | أقمشة بولي أميد ، أفلام بوليستر |
| السلك الخارجي | الفولاذ المقاوم للصدأ 316 |
| ضغط العمل | من 10 بار إلى 21 بار |
| الحد الأقصى لطول | 40 مترا |
| عينة | متوفرة |
| موعد التسليم | عادة 3-5 أيام |
| نموذج | أبعاد | ضغط العمل | عامل الأمان | الانحناء الشعاع | وزن | طول | ||
| مركب | [مم] | [بوصة] | [شريط] | [psi] | [كلغ] | [م] | ||
| DF-CH20 | 20 | 3/4 بوصة | 16 | 230 | 6: 1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1 بوصة | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2 بوصة | 16 | 230 | 6: 1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4 بوصة | 16 | 230 | 6: 1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 بوصة | 16 | 230 | 6: 1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8 بوصة | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 بوصة | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * ملاحظة: يمكن تخصيص أحجام مختلفة وفقًا للمتطلبات. | ||||||||
سمات
1. متوافق تمامًا مع EN13765 و 13766.
2. مرونة كبيرة وصغيرة نصف قطر الانحناء.
3. مقاومة الزيوت الكيميائية.
4. الفولاذ المقاوم للصدأ / HDG اقتران / شفة اختياري.
التطبيقات
● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
● ناقلة نفط
مزايا

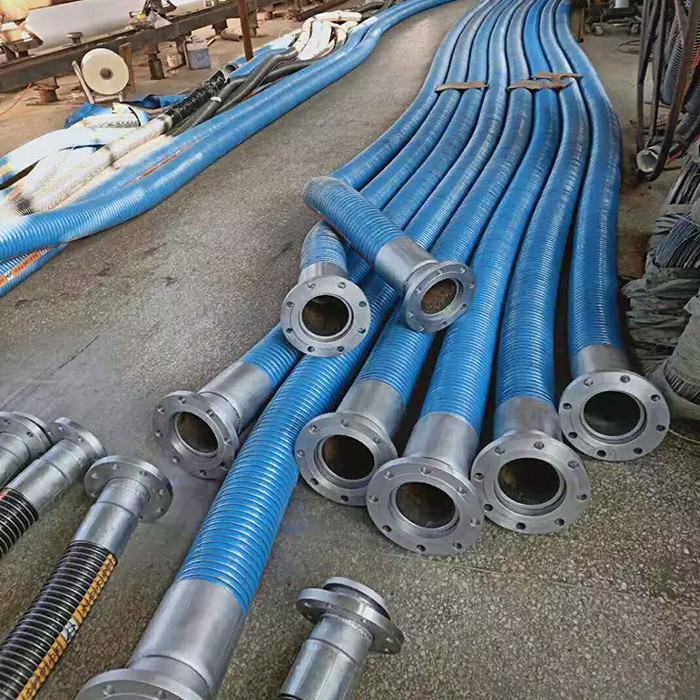

مجموعات الخراطيم
نظرًا لاستخدام وسائل النقل الخطرة في كثير من الأحيان ، يوصى باستخدام الخرطوم المركب فقط مع التركيبات المثبتة بشكل صحيح.عادة ما يتم تركيب الخراطيم المركبة بطريقة الجلد أو التجعيد الخارجي.جميع الخراطيم لها عامل أمان 6 إلى 1.
اختبارات
يجب اختبار ضغط جميع مجموعات الخراطيم هيدروليكيًا لمرة ونصف من الحد الأقصى لضغط العمل الموصى به واختبارها كهربائيًا لتأكيد الاستمرارية لكل:
- AS2683 ، AS2594 ، AS1180 ، AS2117
- BSEN13765: 2010 ، BS5842: 1980
- EN13766: 2010 ، EN ISO 8031: 2009 ، EN ISO 1402

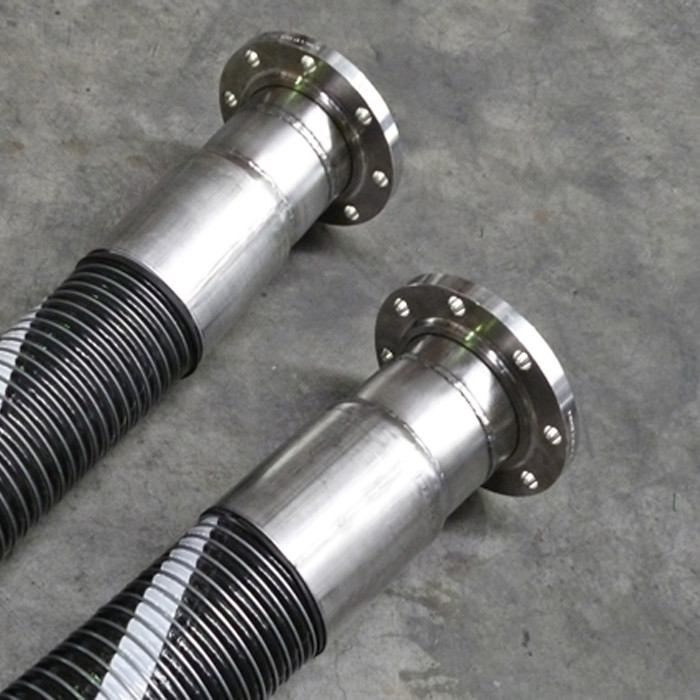

توصيلات

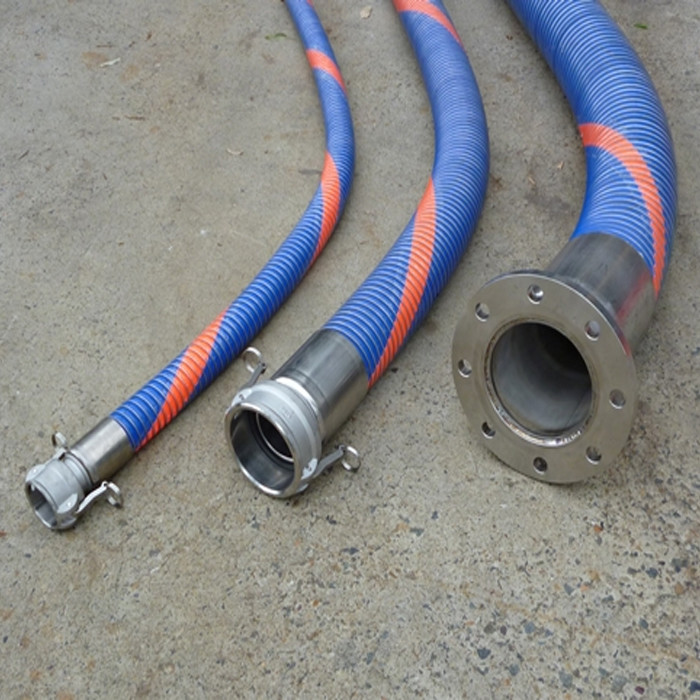

يمكن توفير مجموعة واسعة من التركيبات مثل Camlocks ، والتجهيزات الملولبة ، والشفاه ، إلخ.
تركيبات المواد - الفولاذ المقاوم للصدأ ، الألومنيوم ، مخصص.
