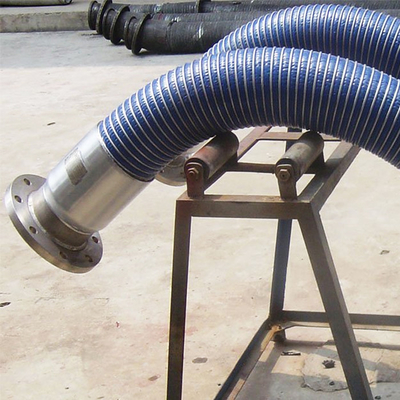

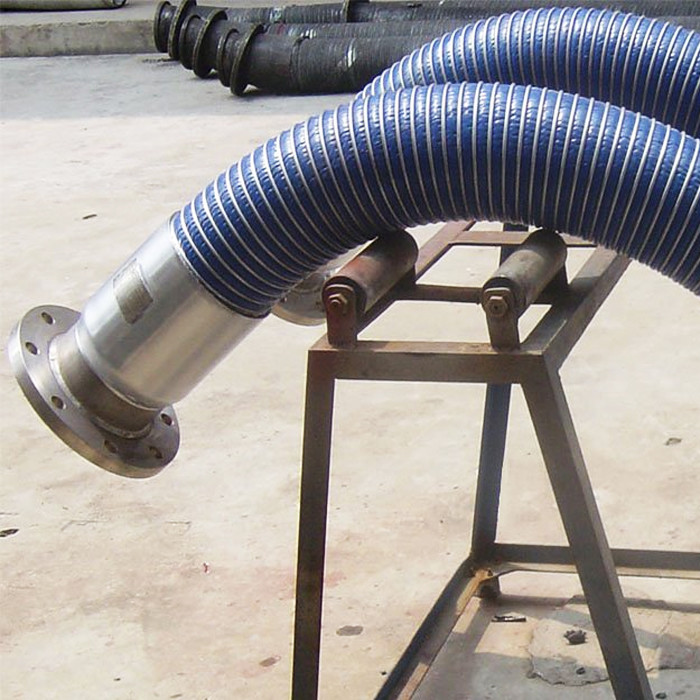

خرطوم STS المركب المرن EN13766 / 13765 التكنولوجيا 15Bar نقل زيت الوقود
وصف
يتم إجراء المئات من عمليات نقل الغاز الطبيعي المسال التجارية بأمان وكفاءة كل عام باستخدام أنظمة نقل السلامة DockFender - خرطوم STS المركب.سيساعد دمج أنظمة DockFender في نظام نقل LNG على حماية النظام والأصول الأخرى مثل السفن والخراطيم والمعدات في منطقة الانسكاب.لذلك يتم تقليل مخاطر إصابة الأفراد في المنطقة المجاورة وتقليل مخاطر التلوث للآخرين والبيئة بشكل كبير.
إن العناية والاجتهاد اللذان يظهران في تشغيل التكنولوجيا المجربة لأنظمة DockFender Hose في نظام نقل LNG هو ما يساعد على حماية سمعة ليس فقط مالك سفينة LNG ومشغل LNG ولكن أيضًا سمعة قطاع الغاز الطبيعي المسال ككل.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CH200 |
| مواد | جودة عالية PTFE |
| اللون | كما هو مطلوب |
| طلب |
من سفينة إلى سفينة ومن سفينة إلى الشاطئ |
| اسم | خرطوم STS المركب المرن EN13766 / 13765 التكنولوجيا 15Bar نقل زيت الوقود |
| ميزة | مقاومة الزيت |
| عينة | عادة مجانا |
| أسلوب الإنتاج | صب |
| درجة الحرارة | ~ 40-120 درجة |
| التعبئة | المنصات |
| المهلة | 7-14 يوم |
| نموذج | أبعاد | ضغط العمل | عامل الأمان | الانحناء الشعاع | وزن | طول | ||
| مركب | [مم] | [بوصة] | [شريط] | [psi] | [كلغ] | [م] | ||
| DF-CH20 | 20 | 3/4 بوصة | 16 | 230 | 6: 1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1 بوصة | 16 | 230 | 6: 1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4 " | 16 | 230 | 6: 1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2 " | 16 | 230 | 6: 1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2 بوصة | 16 | 230 | 6: 1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2 " | 16 | 230 | 6: 1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3 " | 16 | 230 | 6: 1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4 بوصة | 16 | 230 | 6: 1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5 " | 16 | 230 | 6: 1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6 بوصة | 16 | 230 | 6: 1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8 بوصة | 16 | 230 | 6: 1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10 بوصة | 16 | 230 | 6: 1 | 900 | 26 | 25 |
| * ملاحظة: يمكن تخصيص أحجام مختلفة وفقًا للمتطلبات. | ||||||||
سمات
1. مقاومة جيدة للضغط الإيجابي والسلبي.
2. وظيفة التفريغ الكهروستاتيكي.
3. يمكن أن تتحمل الضغط العالي ، مقاومة التآكل.
4. مقاومة درجات الحرارة العالية.
5. لديها مقاومة جيدة للزيت ومقاومة للتآكل الكيميائي.
6. استخدام التقارب قوي ، أشعر أنني بحالة جيدة ، لا تلتصق ، ملونة.
التطبيقات

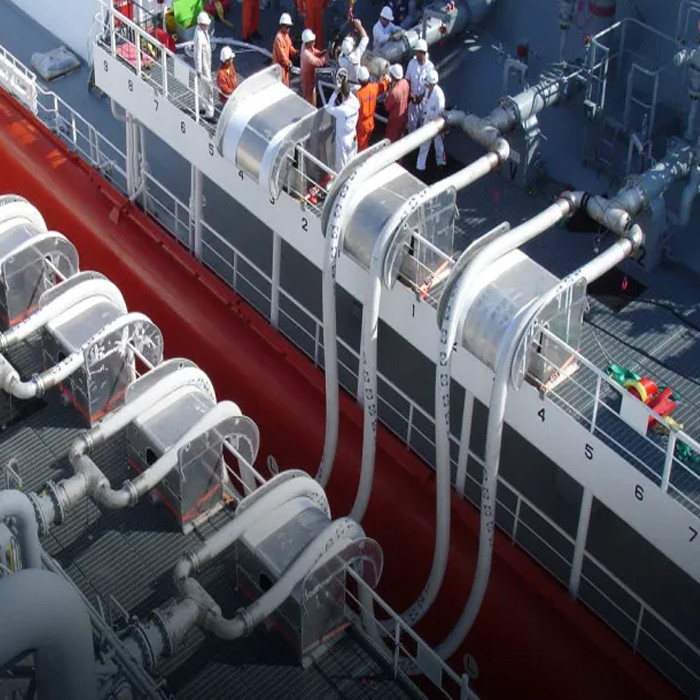

● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
● ناقلة نفط
مزايا

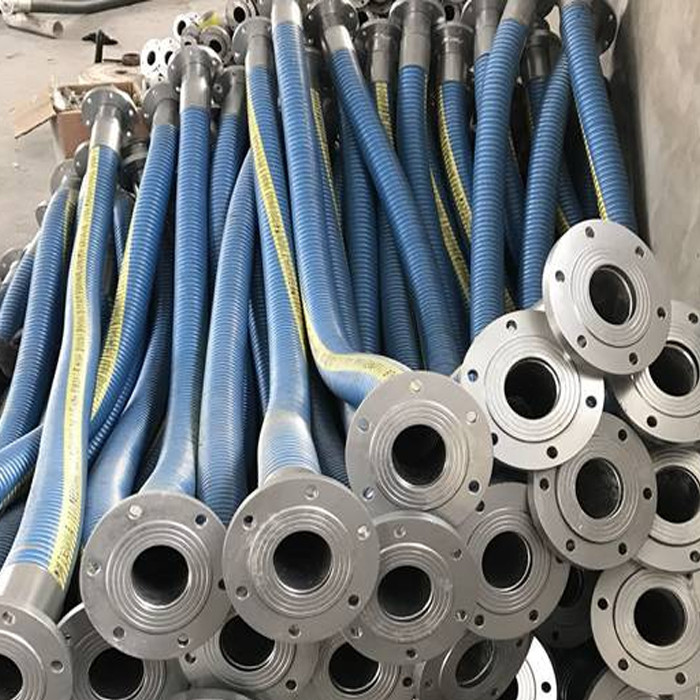

مجموعات الخراطيم
نظرًا لاستخدام وسائل النقل الخطرة في كثير من الأحيان ، يوصى باستخدام الخرطوم المركب فقط مع التركيبات المثبتة بشكل صحيح.عادة ما يتم تركيب الخراطيم المركبة بطريقة الجلد أو التجعيد الخارجي.جميع الخراطيم لها عامل أمان 6 إلى 1.
اختبارات
يجب اختبار ضغط جميع مجموعات الخراطيم هيدروليكيًا لمرة ونصف من الحد الأقصى لضغط العمل الموصى به واختبارها كهربائيًا لتأكيد الاستمرارية لكل:
- AS2683 ، AS2594 ، AS1180 ، AS2117
- BSEN13765: 2010 ، BS5842: 1980
- EN13766: 2010 ، EN ISO 8031: 2009 ، EN ISO 1402

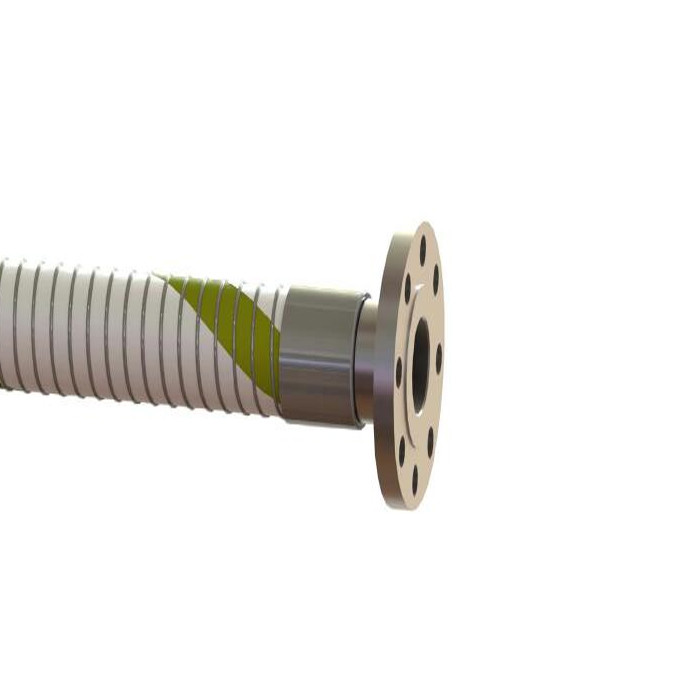

توصيلات
يمكن توفير مجموعة واسعة من التركيبات مثل Camlocks ، والتجهيزات الملولبة ، والشفاه ، إلخ.
تركيبات المواد - الفولاذ المقاوم للصدأ ، الألومنيوم ، مخصص.
