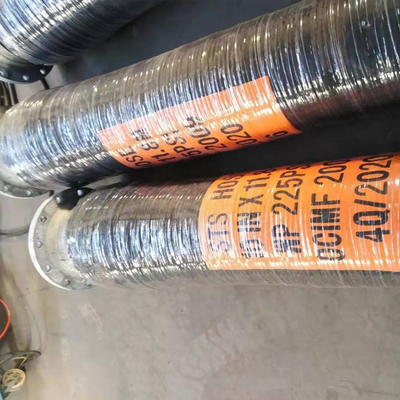

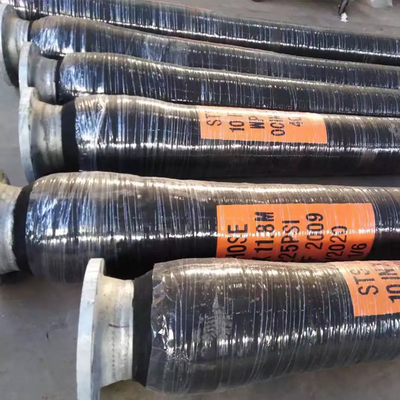

OCIMF Standard STS Oil Hose 15Bar المطاط الطبيعي المقاوم للزيت اللون الأسود ANSI150
وصف
مع هذه الخلفية ، أصبح STS HOSE من DOCKFENDER مشهورًا كمنتج دعم لعملية نقل STS الآمنة.تم تصميمها خصيصًا للاستخدام في الخارج بواسطة DOCKFENDER للحصول على نصائح من النقباء الذين يعرفون ظروف التشغيل ومتطلبات المنتجات جيدًا.فيما يلي مفاهيم تصميم خرطوم STS ، الذي يهدف إلى أن يكون مناسبًا لعمليات السلامة البحرية.
A. تصميم للخدمة الشاقة - يجب أن يكون عامل الأمان لقوة الضغط لضغط التشغيل أكثر من خمسة ، أي أن الحد الأدنى لضغط الانفجار هو 1250 رطل / بوصة مربعة (ضغط التشغيل 250 رطل / بوصة مربعة × 5).
ب. لا يوجد تشوه دائم - هيكل خالي من الأسلاك الحلزونية - يجب ألا يبقى التشوه بشكل دائم على الرغم من أن الخراطيم تتشابك بسبب الانحناء الخشن والتشوه بفعل الفراغ الطفيف أثناء العملية.
ج كهربائيا شبه مستمر.
بناء
الأنبوب الداخلي: NBR المقاوم للزيت وأنبوب داخلي من المطاط الصناعي.الطبقة الداخلية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لتكون مقاومة طويلة الأمد للسوائل وظروف العمل.
التعزيز: تقوية مضفرة أو لولبية ، مصنوعة من نسيج عالي الشد مع لولب من الفولاذ المقاوم للصدأ.سلك فولاذي حلزوني شديد الشد لتحمل الضغط العالي مع السماح بمرونة الخرطوم.
الغطاء الخارجي: غطاء خارجي من المطاط الصناعي مقاوم للزيت والطقس.الطبقة الخارجية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لحماية التعزيز من الظروف المحيطة والتلف الميكانيكي.

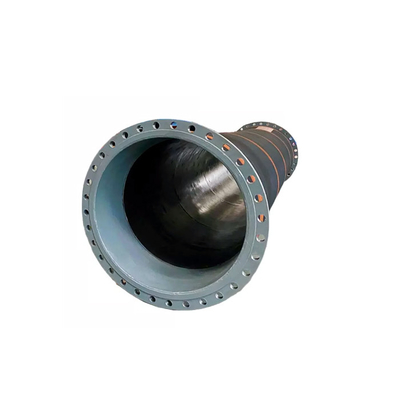

شفة: تُستخدم شفة الأنبوبة ANSI150 ZINC المطلية في جميع أنحاء العالم لتوصيل خراطيم الضغط العالي عادةً بالمضخات والمحركات والأسطوانات ، حيث تخضع مجموعات الخراطيم لتحميلات ضغط كبير.ANSI B16.5 Class 150 Flange لمعالجة السوائل بأمان.مصممة للأمان والسهولة مع الحد الأدنى من تدخل المشغل.
تحديد
| اسم المنتج | OCIMF Standard STS Oil Hose 15Bar المطاط الطبيعي المقاوم للزيت اللون الأسود ANSI150 |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-STS8IN |
| مواد | مطاط طبيعي عالي الأداء |
| اساسي | EN1765 ، OCIMF2009 |
| بحجم |
القطر: 8 "-12" الطول: ≤ 12.2 م |
| ضغط العمل | 15bar-21bar |
| OEM / ODM | متوفرة |
| معيار التسامح | ISO2768-M أو ISO3302-1: 2014 CLASS M2 |
| إستعمال | لنقل سفينة إلى سفينة ، تفريغ تحميل زيت الرصيف |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| قطر داخلي | من 6 إلى 16 بوصة |
| ضغط التصميم | من 15 إلى 21 بار |
| الأعلى.الطول المتاح | حتى 12.2 مترًا (40 قدمًا) |
| تصميمات | هاردوال أو منعكس |
| كهربائيا | مستمر / متقطع |
سمات
1. عالية القدرة على الصمود.
2. تجميعات مخصصة.
3. وصلات مدمجة.
4. العلامات التجارية الدائمة.
التطبيقات
● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
مزايا
بطانة
مطاط النتريل الأسود لنقل النفط الخام والمنتجات البترولية السائلة الأخرى ذات المحتوى العطري الأقصى بنسبة 50٪.نطاق درجة الحرارة -20 درجة مئوية إلى + 80 درجة مئوية (-4 درجة فهرنهايت إلى 176 درجة فهرنهايت).
نظام اقتران
حلمات مدمجة من الصلب الكربوني المفلكن مع حواف رقبة ملحومة أو ملحومة برقبة مجلفنة ASTM A105 ANSI B16.5 150 رطلاً.الحفريات الأخرى متوفرة.
تعزيز
طبقات متعددة من أسلاك الإطارات الاصطناعية عالية القوة تعطي الضغط ومقاومة التعب ومرونة الارتداد ؛التأكد من أن الخرطوم يستأنف المقطع العرضي الدائري وخصائص الأداء بعد الالتواء المؤقت الذي قد يحدث أثناء التشغيل.متوافر كهربائيًا مستمر أو متقطع.
تاكيد الجودة
تم تصميم خراطيم الزيت A486 وفقًا لـ BSEN 1765: 2004 type L15 و OCIMF STS Transfer Guide.تم اختبار الدليل حتى 1.5 × ضغط العمل مع إصدار شهادات الاختبار والمواد.
