OCIMF2009 معتمد من STS زيت خرطوم مخصص NBR 10 "15Bar الصناعية الضغط العالي
وصف
في عام 1990 ، تم تطوير نوع جديد من خراطيم STS لتلبية المتطلبات الفريدة لنقل STS البحرية.من المهم ملاحظة أن خراطيم STS المطاطية لا تتوافق مع أي معيار معترف به دوليًا مثل منظمة المعايير الدولية (ISO) أو المعايير البريطانية (BS) أو المعايير الأوروبية (EN).تتوافق الشركات المصنّعة بشكل عام مع OCIMF 2009 و BS EN 1765 مجموعات الخراطيم المطاطية لخدمات شفط وتفريغ الزيت للتجمعات.
بناء
الأنبوب الداخلي: NBR المقاوم للزيت وأنبوب داخلي من المطاط الصناعي.الطبقة الداخلية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لتكون مقاومة طويلة الأمد للسوائل وظروف العمل.
التعزيز: تقوية مضفرة أو لولبية ، مصنوعة من نسيج عالي الشد مع لولب من الفولاذ المقاوم للصدأ.سلك فولاذي حلزوني شديد الشد لتحمل الضغط العالي مع السماح بمرونة الخرطوم.
الغطاء الخارجي: غطاء خارجي من المطاط الصناعي مقاوم للزيت والطقس.الطبقة الخارجية من مركب المطاط ذات الخصائص الكيميائية والفيزيائية لحماية التعزيز من الظروف المحيطة والتلف الميكانيكي.
شفة: تُستخدم شفة الأنبوبة ANSI150 ZINC المطلية في جميع أنحاء العالم لتوصيل خراطيم الضغط العالي عادةً بالمضخات والمحركات والأسطوانات ، حيث تخضع مجموعات الخراطيم لتحميلات ضغط كبير.ANSI B16.5 Class 150 Flange لمعالجة السوائل بأمان.مصممة للأمان والسهولة مع الحد الأدنى من تدخل المشغل.
تحديد
| اسم المنتج | OCIMF2009 معتمد من STS زيت خرطوم مخصص NBR 10 "15Bar الصناعية الضغط العالي |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-STS10IN |
| مواد | مطاط طبيعي عالي الأداء ، NBR |
| اساسي | EN1765 ، OCIMF2009 |
| ضغط العمل | 15-21 بار |

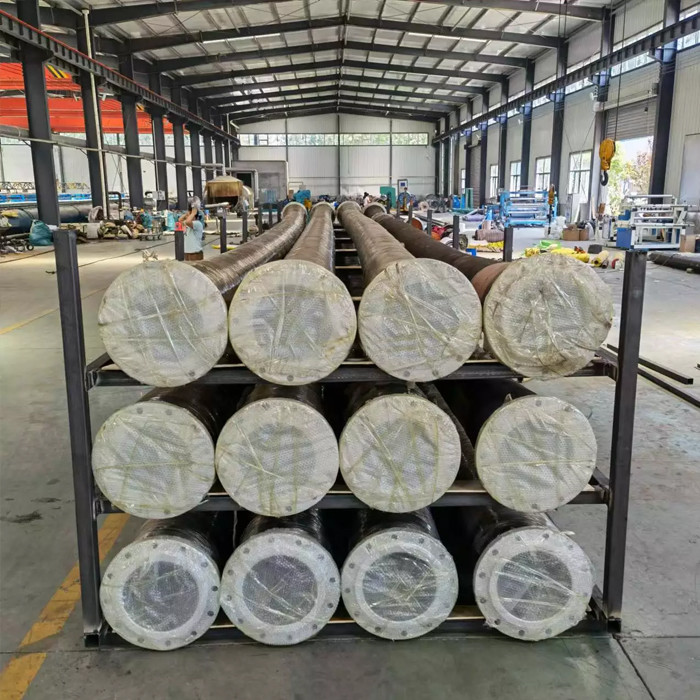

| طَرد | كيس بلاستيك + إطار فولاذي |
| ميزة | مرن ومقاوم للزيت والأشعة فوق البنفسجية |
| جزء | نقل الزيت |
| إستعمال | لنقل زيت sts / قفص الاتهام |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| قطر داخلي | من 6 إلى 16 بوصة |
| ضغط التصميم | من 15 إلى 21 بار |
| الأعلى.الطول المتاح | حتى 12.2 مترًا (40 قدمًا) |
| تصميمات | هاردوال أو منعكس |

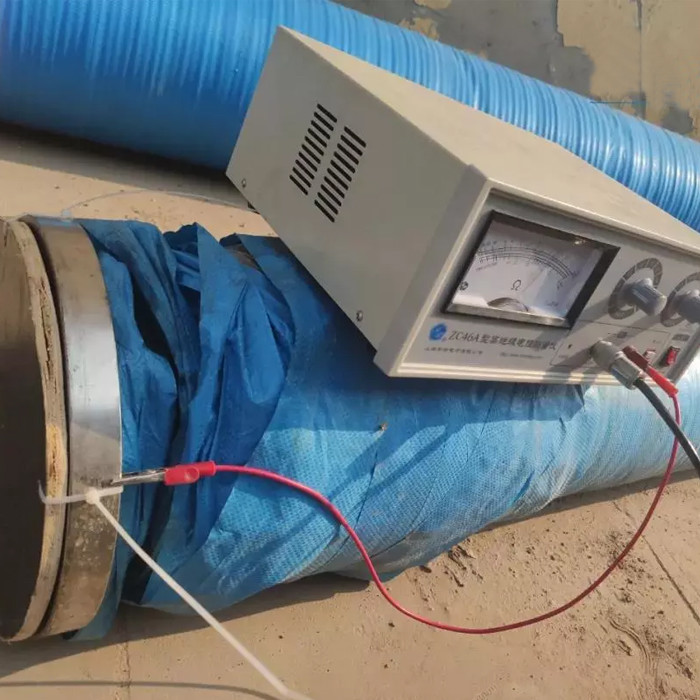

| كهربائيا | مستمر / متقطع |
سمات
1. عالية القدرة على الصمود.
2. تجميعات مخصصة.
3. وصلات مدمجة.

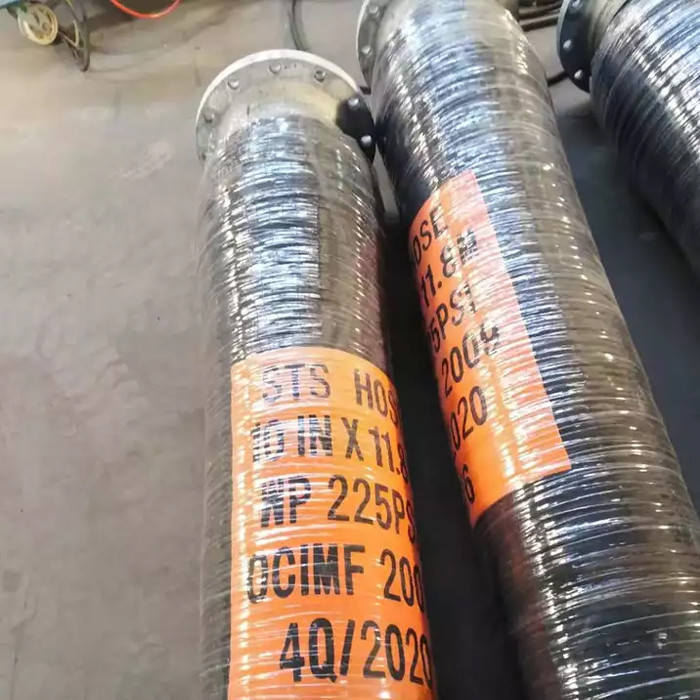

4. العلامات التجارية الدائمة.
التطبيقات
● من سفينة إلى سفينة ومن سفينة إلى الشاطئ
● نقل الغاز الطبيعي المسال
● تزويد الغاز الطبيعي المسال بالوقود
● مناسب أيضًا لخطوط إرجاع البخار
مزايا
بطانة
مطاط النتريل الأسود لنقل النفط الخام والمنتجات البترولية السائلة الأخرى ذات المحتوى العطري الأقصى بنسبة 50٪.نطاق درجة الحرارة -20 درجة مئوية إلى + 80 درجة مئوية (-4 درجة فهرنهايت إلى 176 درجة فهرنهايت).
نظام اقتران

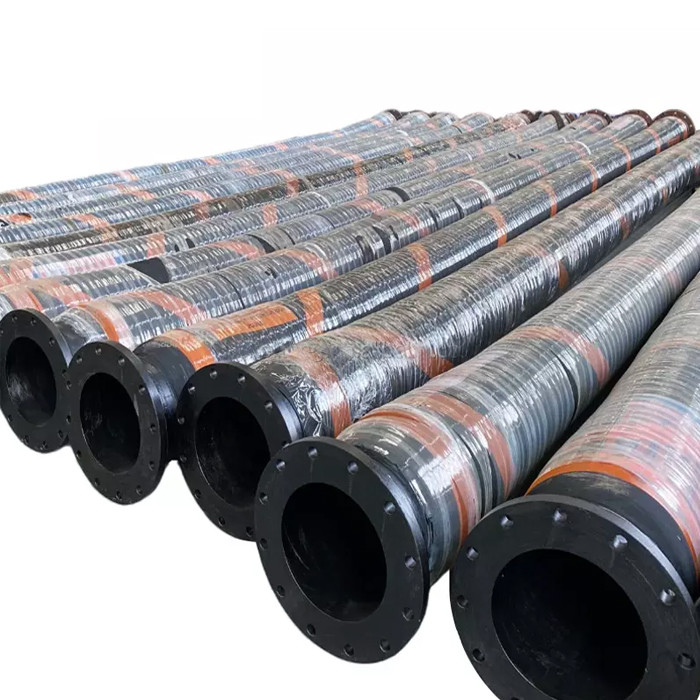

حلمات مدمجة من الصلب الكربوني المفلكن مع حواف رقبة ملحومة أو ملحومة برقبة مجلفنة ASTM A105 ANSI B16.5 150 رطلاً.الحفريات الأخرى متوفرة.
تعزيز
طبقات متعددة من أسلاك الإطارات الاصطناعية عالية القوة تعطي الضغط ومقاومة التعب ومرونة الارتداد ؛التأكد من أن الخرطوم يستأنف المقطع العرضي الدائري وخصائص الأداء بعد الالتواء المؤقت الذي قد يحدث أثناء التشغيل.متوافر كهربائيًا مستمر أو متقطع.
تاكيد الجودة
تم تصميم خراطيم الزيت A486 وفقًا لـ BSEN 1765: 2004 type L15 و OCIMF STS Transfer Guide.تم اختبار الدليل حتى 1.5 × ضغط العمل مع إصدار شهادات الاختبار والمواد.
