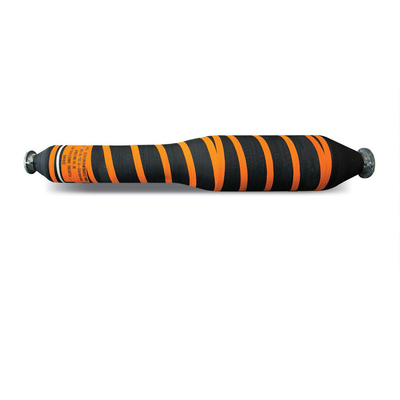

أنابيب المطاط STS الضغط العالي مضادة للتآكل مرنة حياة خدمة طويلة
الوصف

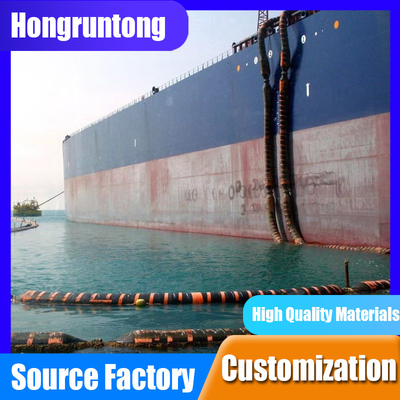

أنبوب STS المطاطي مصمم لعمليات نقل السوائل من السفينة إلى الشاطئ حيث تكون السلامة والموثوقية حاسمةهذه الأنابيب توفر مرونة متفوقة وامتصاص الصدمات بالمقارنة مع أنابيب النقل الصلبةمركب المطاط القوي يضمن المتانة في ظل ظروف بحرية قاسية مثل التعرض للأشعة فوق البنفسجية، ورذاذ الملح، والتعامل مع سطح السطح الهش.
دراسة حالة: محطة النفط، سنغافورة
تواجه محطة تصدير النفط وقتاً إيقافياً متكرراً بسبب صيانة خط الأنابيب ومشاكل تسرب مع أنابيب مركبة قديمة. من خلال التحول إلى أنابيب STS المطاطية ، خفضت المحطة فشل الأنابيب بنسبة 70٪ ،توفير ما يقدر بـ 250 دولار أمريكيكما أن المرونة المتفوقة للأنابيب قصرت أوقات تحميل السفن بنسبة 12٪ ، مما زاد بشكل مباشر من سعة المحطة.
المواصفات
| المواد | PTFE، أسلاك الفولاذ المغلفة، قماش البوليستر المغلف بالبي.في.سي. |
| اسم المنتج | أنابيب STS |
| الحجم | HM-SH78 |
| السلك الداخلي | الفولاذ المقاوم للصدأ 316 |
| الغطاء | البولياميد |
| الجثة | نسيج البولي أميد، أفلام بوليستر |
| الأسلاك الخارجية | الفولاذ المقاوم للصدأ 316 |
| ضغط العمل | 10 بار إلى 21 بار |
| أقصى طول | 40 متر |
| العينة | متاحة |
| وقت التسليم | عادة 3-5 أيام |
| النموذج | الأبعاد | ضغط العمل | عامل السلامة | نصف قطر الانحناء | الوزن | الطول | ||
| مركب | [م] | [إنش] | [بار] | [psi] | [كيلو] | [م] | ||
| HM-SH20 | 20 | 3/4 " | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| HM-SH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| HM-SH32 | 32 | 11/4 " | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| HM-SH40 | 40 | 11/2 " | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| HM-SH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| HM-SH65 | 65 | 21/2 " | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| HM-SH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| HM-SH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| HM-SH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| HM-SH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| HM-SH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| HM-SH250 | 250 | 10 " | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * ملاحظة: يمكن تخصيص أحجام مختلفة وفقا لمتطلبات. | ||||||||
الخصائص
هيكل مرونة عالية
يمنح المطاط مرونة متفوقة ، حيث يمتص عبء الصدمات الناجمة عن حركة الوعاء. على عكس الأنابيب الصلبة ، فإنه يمنع تركيزات الإجهاد المفاجئة ، مما يزيد من عمر الخدمة للأنابيب.
مثال: أثناء الارتفاعات الكبيرة ، ينحني الخراطيم بسلاسة دون انعكاس ، مما يضمن نقل السائل المستمر.
تعزيز متعدد الطبقات
تم تصميم الخرطوم مع طبقات تعزيز الأسلاك النسيجية والصلبة ، ويمكن أن يتعامل مع SWL حتى ضغط العمل 21 بار. وهذا يمنع الانتفاخ والتمزق في ظل معدلات التدفق العالية.
بالمقارنة مع الأنابيب القياسية، يحتفظ المطاط المقوى بشكله تحت ضغط الزيادة، مما يقلل من مخاطر الانفجار.
مركب المطاط المضاد للتآكل
الغطاء الداخلي مقاوم للنفط، والمذيبات الكيميائية، و دخول مياه البحر. وهذا يضمن الحد الأدنى من التدهور حتى في عمليات نقل البضائع العدوانية.
القيمة: يقلل من دورات الاستبدال ، مما يقلل من تكلفة الملكية طوال الحياة بنسبة 40٪ مقارنة بالأنابيب التقليدية.
طبقات السلامة المحسنة
يتم معالجة الطبقات الخارجية بمثبتات الأشعة فوق البنفسجية والطلاء المضاد للكسر ، مما يجعلها مثالية للتخزين الطويل الأجل في الهواء الطلق.
المزايا: يحتفظ بالنزاهة حتى بعد التعرض لضوء الشمس لفترة طويلة، على عكس الأنابيب غير المغطاة الرخيصة.
التطبيقات
محطات النفط والغاز

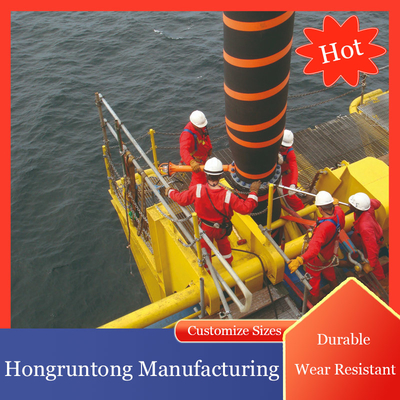

العملية: يربط مجفف السفينة بخط أنابيب الشاطئ للنفط الخام أو المكرر. يتطلب كابلات الأرض لمنع التراكم الساكن.
ملاحظة السلامة: فحص منتظم لارتداء نقاط الارتباط أمر بالغ الأهمية.
ناقلات المواد الكيميائية
مقاومة لمجموعة واسعة من المواد الكيميائية السائلة يجب على المشغلين التحقق من التوافق الكيميائي مع الغطاء الداخلي قبل النقل.
وحدات التخزين العائمة
مرنة بما فيه الكفاية لمقاومة تغيرات المد والجزر. يسمح الخرطوم لموقع ديناميكي للسفن دون انقطاع.
مخبأ الطوارئ
محمول و سريع النشر أثناء التزود بالوقود في البحار. الجسم المطاطي خفيف الوزن يقلل من تعب الطاقم في التعامل.
لماذا تختار شركة هونغروتونغ مارين؟
هندسة المطاط المثبتة
عقود من الخبرة في تركيبات المطاط البحري تضمن مقاومة كيميائية و ميكانيكية متفوقة تم التحقق منها من قبل معايير ISO و OCIMF.
مراقبة جودة صارمة
يخضع كل خرطوم لاختبار الهيدروستاتيكي والفراغ قبل التسليم. يتم تقديم شهادات وتقارير اختبار لضمان الامتثال.
دعم هندسي مخصص
نحن نصمم أطوال أنابيب مخصصة، والقطرات، والإصلاحات النهائية لتتناسب مع معدلات تدفق كل محطة.
الشبكة العالمية بعد المبيعات
أنابيب الاحتياطي والاتصالات مخزنة في المراكز الإقليمية، مما يضمن استبدال سريع وأقل وقت توقف لعملائنا.
الأسئلة الشائعة
1س: ما هو أقصى ضغط عمل لخرطوم STS الخاص بك؟
ج: النماذج القياسية تعمل حتى 21 بار. تتوفر درجات أعلى عند الطلب مع طبقات مقوية.
2س: كيف يجب تخزين خرطوم عندما لا يتم استخدامه؟
ج: تخزينها في مكان مظلّل وجاف، ملفوفة بشكل فضفاض دون ثقافات حادة. تجنب الاتصال بقايا البترول لتمديد عمر الخدمة.
3س: هل يمكن استخدامه في درجات حرارة تحت الصفر؟
الجواب: نعم، مع المركبات المطاطية منخفضة درجة الحرارة يبقى الأنبوب مرنا حتى -30 درجة مئوية. الإصدارات القياسية من -20 درجة مئوية إلى +80 درجة مئوية.
4س: ما نوع الصيانة المطلوبة؟
ج: فحص التوصيلات، والكسر في الغطاء الخارجي، وارتداء الغطاء الداخلي كل ثلاثة أشهر. واستبدال إذا تم اكتشاف الشقوق أو الانتفاخات، أو انخفاض التدفق.
