خرطوم النقل البحري جاهز للطقس القاسي، معزز قوي للحماية من التسرب
وصف

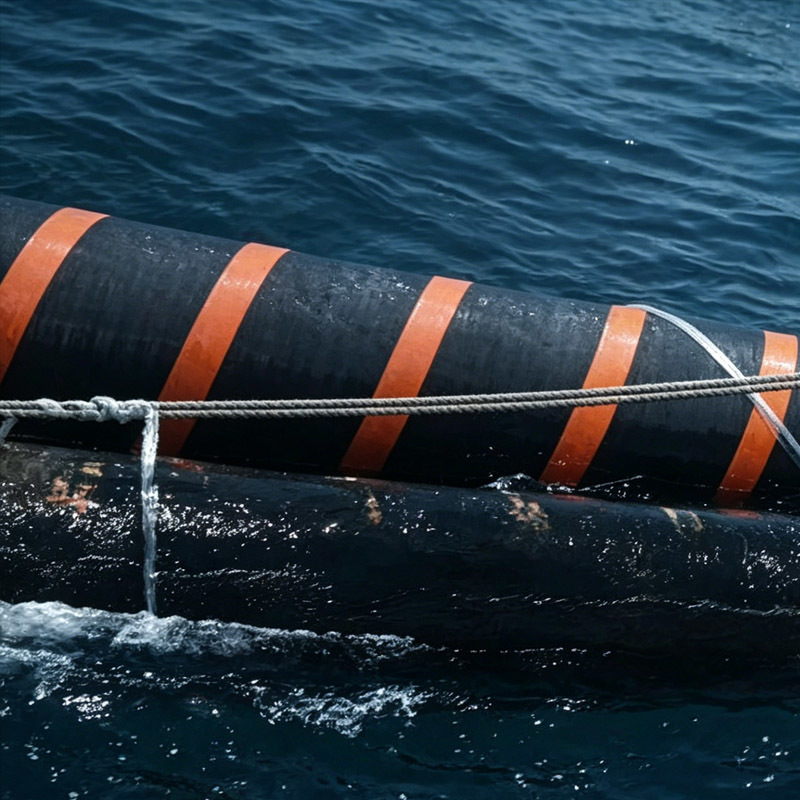

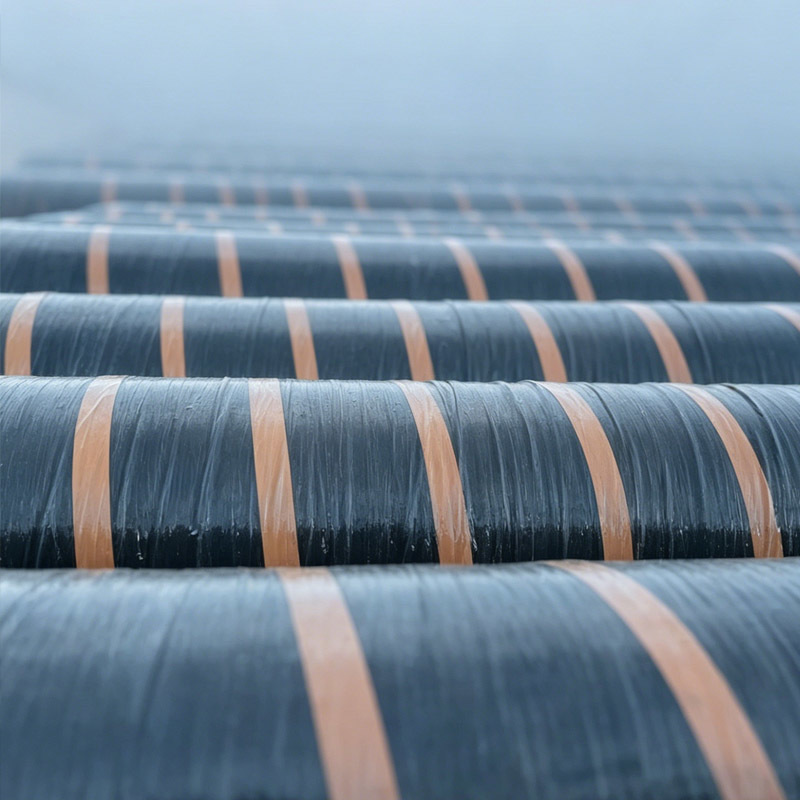

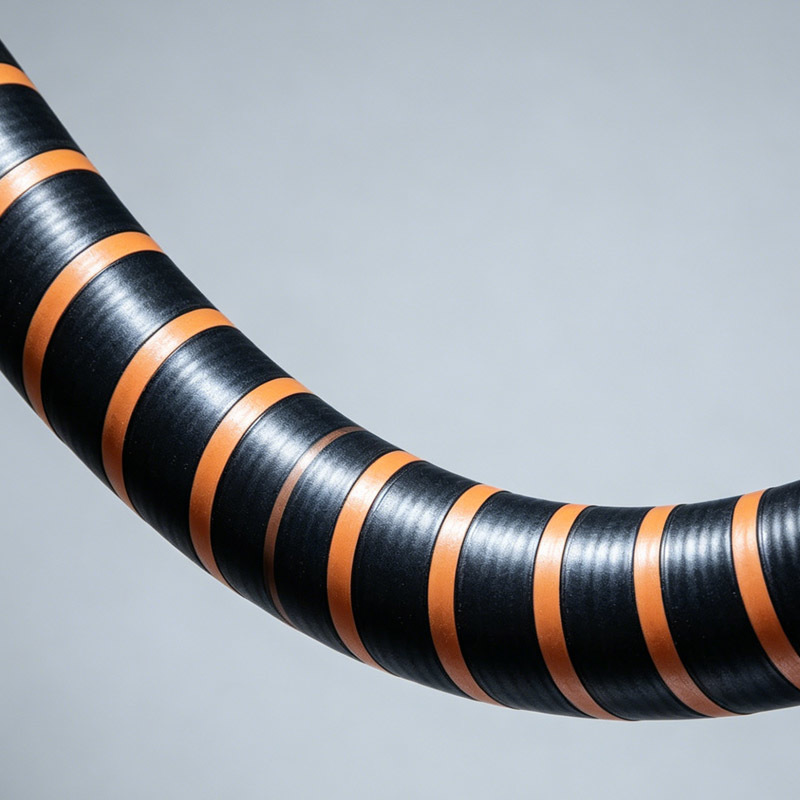

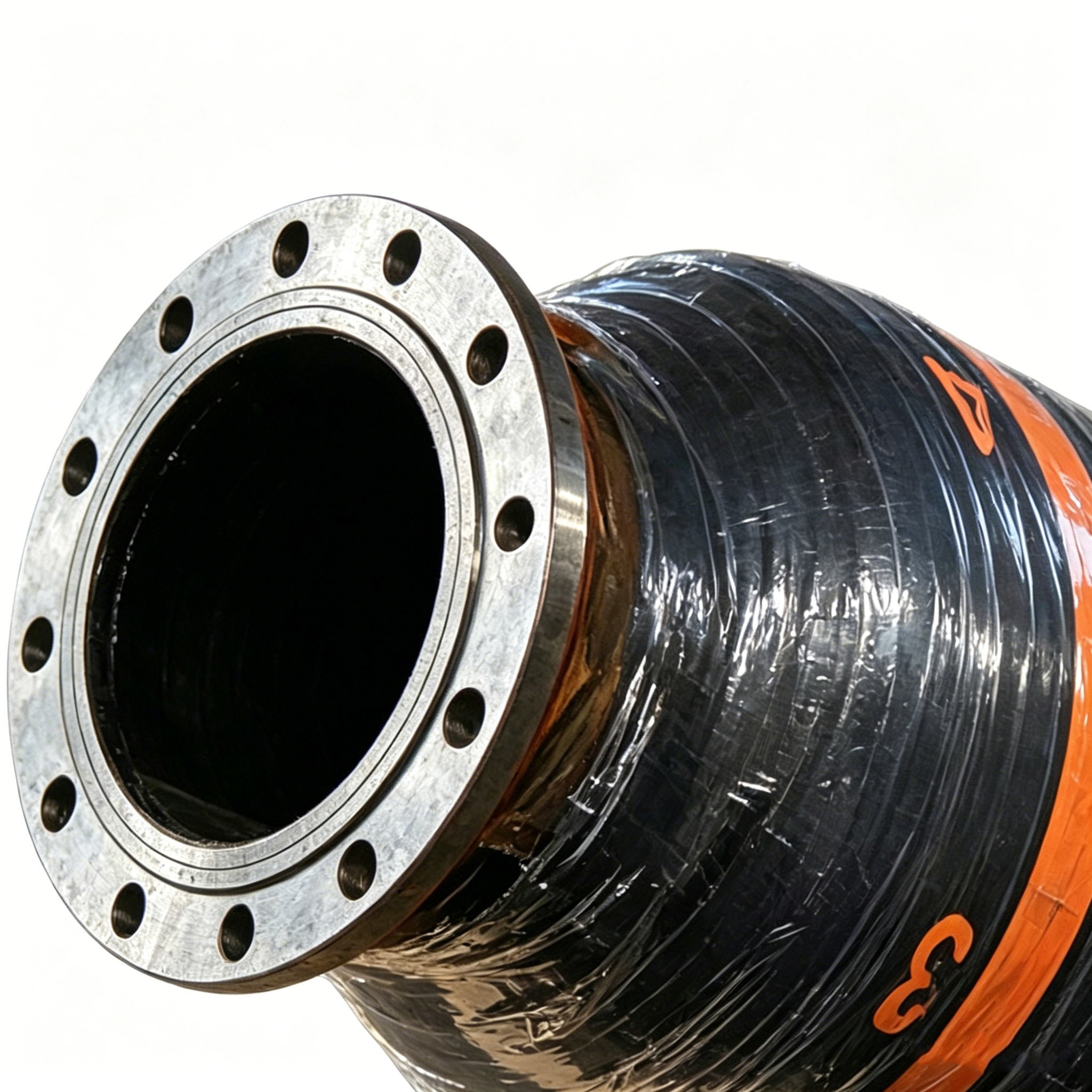

خرطوم STS عبارة عن خرطوم نقل مرن من الدرجة البحرية من سفينة إلى سفينة مصمم للتعامل مع البضائع المتعددة من المنتجات البترولية والوقود المكرر والسوائل الكيميائية المتوافقة. إنها مصنوعة من أنبوب داخلي من المطاط الصناعي المقاوم للمواد الكيميائية، وطبقات تقوية نسيجية عالية الشد، وغطاء خارجي بحري مقاوم للتآكل. يضمن التصميم الهيكلي أداءً مستقرًا في ظل ظروف الضغط المختلفة والتعرض للمواد الكيميائية العدوانية والحركة البحرية المستمرة.
تم تطوير الخرطوم خصيصًا للبيئات اللوجستية متعددة المنتجات حيث يلزم تبديل البضائع بشكل متكرر. فهو يحافظ على النظافة الداخلية واستقرار التدفق والسلامة الهيكلية عبر أنواع مختلفة من السوائل، مما يجعله مناسبًا للمحطات الكيميائية وأنظمة المزج البحرية وشبكات توزيع الوقود البحري المتكاملة.
دراسة الحالة
كان أحد مشغلي الخدمات اللوجستية للبتروكيماويات في الشرق الأوسط يجري عمليات نقل من سفينة إلى سفينة بين ناقلات المواد الكيميائية وسفن التخزين البحرية التي تحمل منتجات بترولية مكررة مختلفة بالتناوب، بما في ذلك الديزل والبنزين ومزيج المواد الكيميائية الخفيفة. عانى نظام الخراطيم السابق من الانتفاخ الداخلي، وتراكم المخلفات، والتلوث المتبادل أثناء التبديل المتكرر للبضائع، مما أدى إلى نزاعات حول جودة المنتج وعدم الكفاءة التشغيلية.
بعد اعتماد خرطوم Hongruntong Marine STS، حقق المشغل أداءً مستقرًا للبضائع المتعددة عبر دورات النقل المتكررة. يعمل الأنبوب الداخلي المقاوم للمواد الكيميائية على التخلص من التورم وتدهور المواد، بينما يقلل السطح الداخلي الأملس من احتباس البقايا. وعلى مدار فترة تشغيلية مدتها 10 أشهر، تم تقليل حوادث تلوث البضائع إلى الصفر، كما انخفض إجمالي فقدان البضائع بنسبة 27%. أبلغ المشغل أيضًا عن سرعة التحول بين عمليات نقل المنتجات المختلفة بسبب تحسين كفاءة تنظيف الخرطوم والاستقرار الداخلي.
تحديد
| اسم | خرطوم اس تي اس |
| مادة | PTFE، أسلاك الفولاذ المجلفنة، قماش البوليستر المطلي بالـ PVC |
| اسم المنتج | خرطوم اس تي اس |
| مقاس | هم-SH78 |
| السلك الداخلي | الفولاذ المقاوم للصدأ 316 |
| بطانة | مادة البولي أميد |
| الذبيحة | أقمشة بولي أميد، أفلام بوليستر |
| السلك الخارجي | الفولاذ المقاوم للصدأ 316 |
| ضغط العمل | 10 بار إلى 21 بار |
| الحد الأقصى للطول | 40 مترا |
| عينة | متاح |
| موعد التسليم | عادة 3-5 أيام |
| نموذج | أبعاد | ضغط العمل | عامل الأمان | نصف قطر الانحناء | وزن | طول | ||
| مركب | [مم] | [بوصة] | [حاجِز] | [رطل لكل بوصة مربعة] | [كجم] | [م] | ||
| اتش ام-SH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| جلالة ش25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| جلالة ش32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| جلالة ش40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| جلالة ش50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| جلالة-SH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| جلالة-SH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| جلالة-SH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| جلالة-SH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| جلالة-SH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| جلالة-SH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| جلالة-SH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *ملاحظة: يمكن تخصيص أحجام مختلفة حسب المتطلبات. | ||||||||
سمات
نظام الأنبوب الداخلي المتوافق مع المواد الكيميائية المتعددة
تم تصميم الأنبوب الداخلي باستخدام مركبات مطاطية متقدمة مصممة للتوافق مع النفط الخام والوقود المكرر والهيدروكربونات العطرية والمخاليط الكيميائية الخفيفة. فهو يقاوم الهجوم الكيميائي والتورم والتدهور الجزيئي، مما يضمن أداءً مستقرًا عبر التغييرات المتكررة في الحمولة دون فقدان السلامة الهيكلية.
هيكل التكيف مع الضغط عالي الثبات
تم تصميم نظام التعزيز للحفاظ على ثبات الأبعاد في ظل ظروف الضغط المتقلبة الناتجة عن اختلاف لزوجة السوائل ومعدلات الضخ. فهو يمنع الانهيار أثناء الشفط والتمدد الزائد أثناء دورات نقل الضغط العالي، مما يضمن السلامة التشغيلية المتسقة.
تكنولوجيا السطح الداخلي المضادة للتلوث
يتم تصنيع السطح الداخلي ببنية خاملة كيميائيًا منخفضة الالتصاق تقلل من احتباس البقايا. وهذا يقلل من مخاطر التلوث المتبادل بين أنواع البضائع المختلفة ويدعم التبديل الفعال بين المنتجات البترولية والكيميائية المتعددة دون دورات تنظيف مكثفة.
طبقة خارجية مقاومة للمواد الكيميائية البحرية والأشعة فوق البنفسجية
يوفر الغطاء الخارجي الحماية ضد التآكل بمياه البحر، والأشعة فوق البنفسجية، والتعرض للأوزون، والبقع الكيميائية العرضية أثناء العمليات الطرفية. إنه يضمن متانة طويلة الأمد في كل من البيئات الصناعية البحرية والساحلية.
التطبيقات
عمليات تحميل وتفريغ ناقلات المواد الكيميائية متعددة البضائع
يستخدم خرطوم STS على نطاق واسع في عمليات ناقلات المواد الكيميائية حيث يتم نقل أنواع البضائع المتعددة مثل الديزل والبنزين ومزيج المواد الكيميائية الخفيفة بالتتابع. إنه يضمن سلامة المنتج ويقلل من مخاطر التلوث أثناء عمليات التبديل المتكررة.
أنظمة مزج وتوزيع الوقود البحري
يتم تطبيقه في أنظمة المزج البحرية حيث يتم خلط درجات الوقود المختلفة أو نقلها بين وحدات التخزين العائمة. يضمن الخرطوم خصائص تدفق مستقرة وتوافقًا ثابتًا للمواد أثناء عمليات الخلط.
تصدير المصافي وعمليات المحطات البحرية
يدعم STS Hose محطات تصدير المصافي التي تتعامل مع تيارات بترولية متعددة. فهو يتيح التحميل والتفريغ الفعال لمنتجات الوقود المختلط مع الحفاظ على معايير السلامة والنظافة العالية.
الشبكات اللوجستية البحرية الكيميائية المتكاملة
يتم استخدامه في الأنظمة اللوجستية البحرية المعقدة حيث يتم توزيع المنتجات البترولية والسوائل الكيميائية عبر سفن ووحدات تخزين متعددة، مما يتطلب قدرة نقل مرنة وخالية من التلوث.
لماذا تختار هونجرونتونج البحرية
تكنولوجيا صياغة المطاط الصناعي المتقدمة
تستخدم Hongruntong Marine تقنية تركيب المطاط المتقدمة لهندسة مواد الأنبوب الداخلي ذات المقاومة الكيميائية العالية والتوافق مع السوائل المتعددة. وهذا يضمن أداءً مستقرًا عبر مجموعة واسعة من المنتجات البترولية والكيميائية دون أي تدهور هيكلي.
التصنيع الدقيق ومراقبة استقرار الجودة
يتم تصنيع كل خرطوم تحت أنظمة مراقبة عملية صارمة لضمان الاتساق في هيكل التعزيز، وسمك الجدار، وأداء المواد. تخضع كل وحدة لاختبار الضغط الهيدروستاتيكي والتحقق من المقاومة الكيميائية قبل التسليم.
الحلول الهندسية لأنظمة الشحن المعقدة
توفر الشركة دعمًا هندسيًا مخصصًا لعمليات الشحن المتعددة، بما في ذلك اختيار القطر ومطابقة التوافق الكيميائي وتحسين الضغط وتكامل نظام التوصيل. تم تصميم كل حل وفقًا لسير عمل تشغيلي محدد.
الإمدادات البحرية العالمية ودعم الخدمات الفنيةتوفر Hongruntong Marine دعمًا لوجستيًا عالميًا موثوقًا للمشاريع البحرية والبحرية. تساعد الفرق الفنية في تخطيط التثبيت والتوجيه التشغيلي واستكشاف الأخطاء وإصلاحها لضمان أداء آمن وفعال للنظام في جميع أنحاء العالم.
التعليمات
1. هل يمكن لخرطوم STS التعامل مع أنواع كيميائية متعددة في نظام واحد؟
نعم، فهو مصمم خصيصًا للتوافق مع البضائع المتعددة بما في ذلك المنتجات البترولية والكيميائية الخفيفة.
2. هل يمنع التلوث المتبادل بين أنواع الوقود المختلفة؟
نعم، تم تصميم السطح الداخلي لتقليل احتباس البقايا وتقليل مخاطر التلوث.
3. هل هو مناسب لعمليات تبديل الوقود المكرر؟
نعم، يدعم النقل المتكرر للبنزين والديزل والوقود المخلوط دون فقدان الأداء.
4. هل يمكن استخدامه في المحطات الكيميائية البحرية؟
نعم، فهو يستخدم على نطاق واسع في الأنظمة اللوجستية البحرية الكيميائية والبترولية.
5. هل يتطلب الأمر تنظيفًا خاصًا بين تغييرات الحمولة؟
يتطلب الحد الأدنى من التنظيف بسبب تصميم السطح الداخلي المضاد للالتصاق.
